UGUI典型实例

置灰

UI置灰是指某个图标按钮变成灰色。置灰图片的效果还可以，但是置灰文字就不太好了。因为文字类型比较多，例如描边、渐变和阴影等。直接置灰的效果未必好，可以整体修改文字的颜色。如果需要置灰文字，可以和美术人员商量一种颜色。例如将所有的文字改成白色，不过依然得考虑文字描边、阴影的情况。

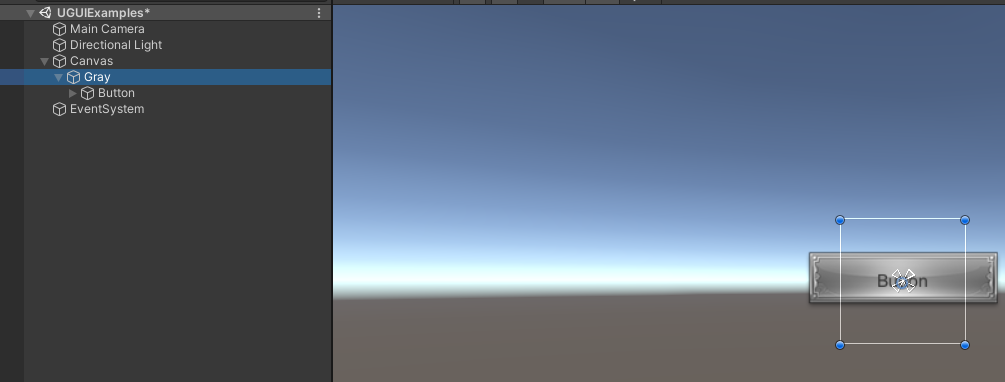

如下图所示，在UI节点的顶层上挂上UIGray脚本，可以在编辑模式下勾选isGray复选框来预览效果

给当前节点下所有UI元素换成一种带置灰的Shader，还原置灰就是把这些Shader取消即可。

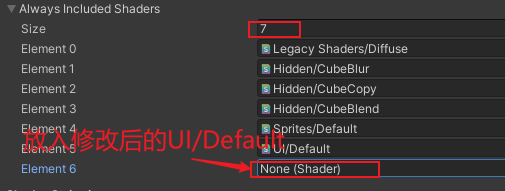

这里我们直接修改Unity默认的材质并设定自定义的shader，省去了在工程中另外设置置灰专用的材质的步骤

using UnityEngine;
using UnityEngine.UI;
#if UNITY_EDITOR
using UnityEditor;
#endif

public class UIGray : MonoBehaviour
{
    private bool _isGray = false;
    public bool isGray
    {
        get { return _isGray; }
        set
        {
            if (_isGray != value)
            {
                _isGray = value;
                SetGray(isGray);
            }
        }
    }

    static private Material _defaultGrayMaterial;
    static private Material grayMaterial
    {
        get
        {
            if(_defaultGrayMaterial == null)
            {
                _defaultGrayMaterial = new Material(Shader.Find("Custom/UIGray"));
            }
            return _defaultGrayMaterial;
        }
    }
    void SetGray(bool isGray)
    {
        int count = 0;
        Image[] images = transform.GetComponentsInChildren<Image>();
        count = images.Length;
        for (int i = 0; i < count; i++)
        {
            Image g = images[i];
            if (isGray)
            {
                g.material = grayMaterial;
            }
            else
            {
                g.material = null;
            }
        }
    }
}
#if UNITY_EDITOR
[CustomEditor(typeof(UIGray))]
public class UIGrayInspector : Editor
{
    public override void OnInspectorGUI()
    {
        base.OnInspectorGUI();
        UIGray gray = target as UIGray;
        gray.isGray = GUILayout.Toggle(gray.isGray, "isGray");
        if (GUI.changed)
        {
            EditorUtility.SetDirty(target);//设置为脏后，在Unity中Ctrl+Z将不会恢复此脚本
        }
    }
}
#endif

Shader "Custom/UIGray"
{
	Properties
	{
		[PerRendererData] _MainTex("Sprite Texture", 2D) = "white" {}
		_Color("Tint", Color) = (1,1,1,1)

		_StencilComp("Stencil Comparison", Float) = 8
		_Stencil("Stencil ID", Float) = 0
		_StencilOp("Stencil Operation", Float) = 0
		_StencilWriteMask("Stencil Write Mask", Float) = 255
		_StencilReadMask("Stencil Read Mask", Float) = 255

		_ColorMask("Color Mask", Float) = 15

		[Toggle(UNITY_UI_ALPHACLIP)] _UseUIAlphaClip("Use Alpha Clip", Float) = 0
	}

		SubShader
		{
			Tags
			{
				"Queue" = "Transparent"
				"IgnoreProjector" = "True"
				"RenderType" = "Transparent"
				"PreviewType" = "Plane"
				"CanUseSpriteAtlas" = "True"
			}

			Stencil
			{
				Ref[_Stencil]
				Comp[_StencilComp]
				Pass[_StencilOp]
				ReadMask[_StencilReadMask]
				WriteMask[_StencilWriteMask]
			}

			Cull Off
			Lighting Off
			ZWrite Off
			ZTest[unity_GUIZTestMode]
			Blend SrcAlpha OneMinusSrcAlpha
			ColorMask[_ColorMask]

			Pass
			{
				Name "Default"
			CGPROGRAM
				#pragma vertex vert
				#pragma fragment frag
				#pragma target 2.0

				#include "UnityCG.cginc"
				#include "UnityUI.cginc"

				#pragma multi_compile __ UNITY_UI_ALPHACLIP

				struct appdata_t
				{
					float4 vertex   : POSITION;
					float4 color    : COLOR;
					float2 texcoord : TEXCOORD0;
					UNITY_VERTEX_INPUT_INSTANCE_ID
				};

				struct v2f
				{
					float4 vertex   : SV_POSITION;
					fixed4 color : COLOR;
					float2 texcoord  : TEXCOORD0;
					float4 worldPosition : TEXCOORD1;
					UNITY_VERTEX_OUTPUT_STEREO
				};

				fixed4 _Color;
				fixed4 _TextureSampleAdd;
				float4 _ClipRect;

				v2f vert(appdata_t IN)
				{
					v2f OUT;
					UNITY_SETUP_INSTANCE_ID(IN);
					UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);
					OUT.worldPosition = IN.vertex;
					OUT.vertex = UnityObjectToClipPos(OUT.worldPosition);

					OUT.texcoord = IN.texcoord;

					OUT.color = IN.color * _Color;
					return OUT;
				}

				sampler2D _MainTex;

				fixed4 frag(v2f IN) : SV_Target
				{
					half4 color = (tex2D(_MainTex, IN.texcoord) + _TextureSampleAdd) * IN.color;

					color.a *= UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);

					#ifdef UNITY_UI_ALPHACLIP
					clip(color.a - 0.001);
					#endif
					//-----------------add-------------------------
					float gray = dot(color.xyz, float3(0.299, 0.587, 0.114));
					color.xyz = float3(gray, gray, gray);
					//-----------------add-------------------------
					return color;
				}
			ENDCG
			}
		}
}

粒子特效与UI排序

在Canvas下的UI元素是按照Hierarchy视图下的层级顺序排序的。如果有多个Canvas，每一个Canvas都可以设置自己的Order in Layer。如果只有UI元素，一般可以不用在意这个规则。但是如果两个UI之间需要叠加特效，那就需要重新进行排序了。

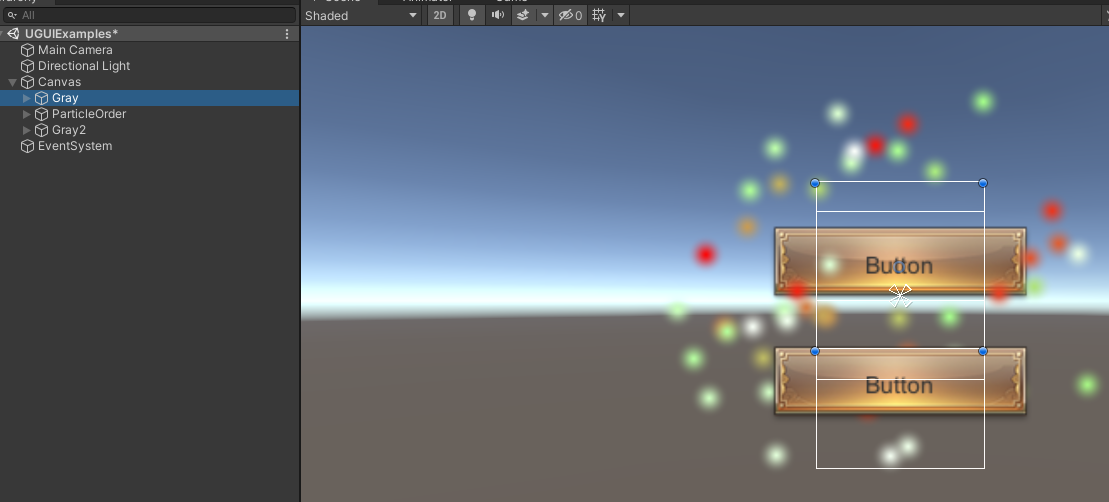

如下图所示，在Canvas节点下创建三个UIOrder，分别设置它们的深度为0、1、2，这样特效就被夹在两个UI元素之间了。由于特效可能由多个粒子组成，所以需要遍历所有Particle System，然后一起设置它们的Order in Layer了。

必须将Canvas的Render Mode设为Screen Space-Camera才能正确设置粒子系统的排序

UIOrder脚本

using UnityEngine;

[AddComponentMenu("UI/UIOrder")]//放在Add Component按钮——UI——UIOrder菜单里
public class UIOrder : MonoBehaviour
{
    [SerializeField] private int _sortingOrder = 0;
    public int SortingOrder
    {
        get
        {
            return _sortingOrder;
        }
        set
        {
            if(_sortingOrder != value)
            {
                _sortingOrder = value;
                Refresh();
            }
        }
    }

    private Canvas _canvas = null;
    public Canvas canvas
    {
        get
        {
            if (_canvas == null)
            {
                _canvas = gameObject.GetComponent<Canvas>();
                if(_canvas == null)
                {
                    _canvas = gameObject.AddComponent<Canvas>();
                }
                _canvas.hideFlags = HideFlags.NotEditable;
            }
            return _canvas;
        }
    }

    public void Refresh()
    {
        canvas.overrideSorting = true;//无视父级Canvas的Sorting Order
        canvas.sortingOrder = _sortingOrder;
        foreach (ParticleSystemRenderer particle in transform.GetComponentsInChildren<ParticleSystemRenderer>(true))//true表示disable的组件也算
        {
            particle.sortingOrder = _sortingOrder;
        }
    }
#if UNITY_EDITOR
    private void Reset()
    {
        Refresh();
    }
    private void OnValidate()
    {
        Refresh();
    }
#endif
}

关于ParticleSystem，新建一个空gameObject（在UI组件里，会自动添加Rect Transform），然后添加Particle System组件，然后在里面的renderer模块里，将Material改为Default Particle。这样粒子就会可见了，然后改改其他的数值

如果在game视图下看不到粒子，就修改camera的位置(Screen Space - Camera模式下不可能看不到的)

Mask & RectMask2D 裁切

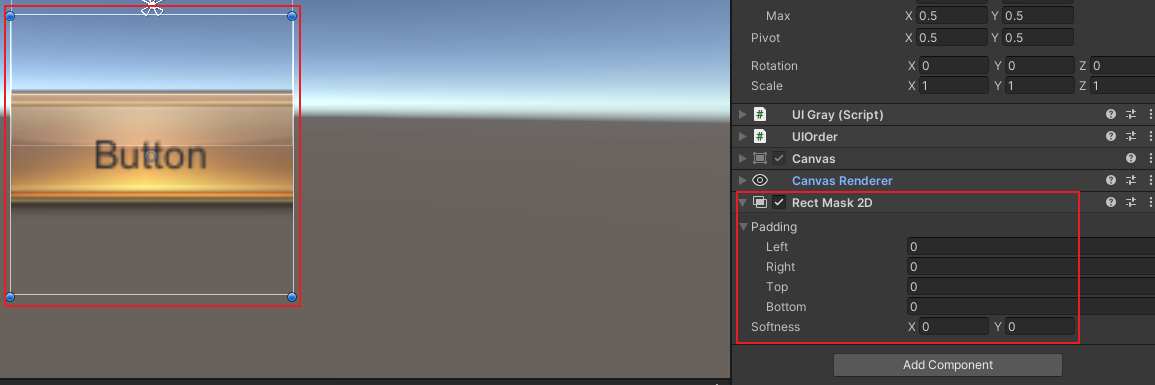

在UI父对象上添加RectMask2D组件，会根据父对象的Rect边缘裁切子对象边缘

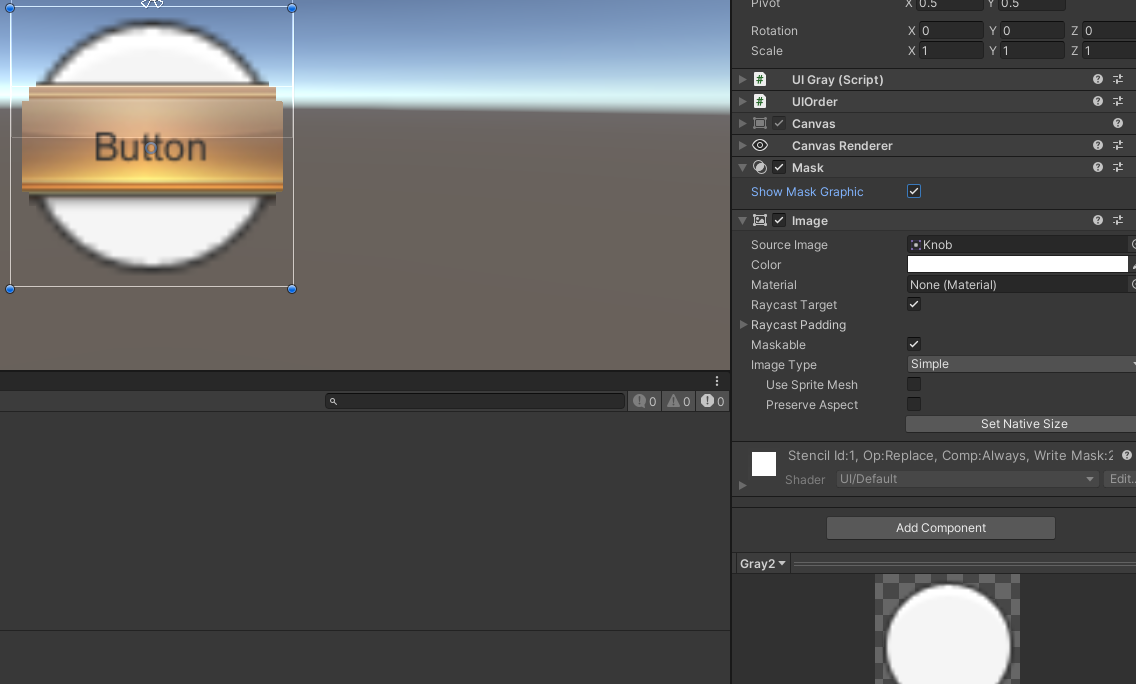

在UI父对象上添加UI-Mask组件，然后添加Image组件，会根据Image组件裁剪子对象边缘

（Mask组件也是下一帧刷新的，点击一下Show Mask Graphic就好了）

Mask组件很消耗性能，会导致DrawCall增加而且有些UI不能合并，谨慎使用

粒子的裁切

在UI上经常需要添加粒子特效，例如滑动列表中就需要同时考虑UI和特效的裁切。

Mask和RectMask2D只能裁切UI，但是不能裁切特效，不过可以通过Shader剔除裁切部分的特效。

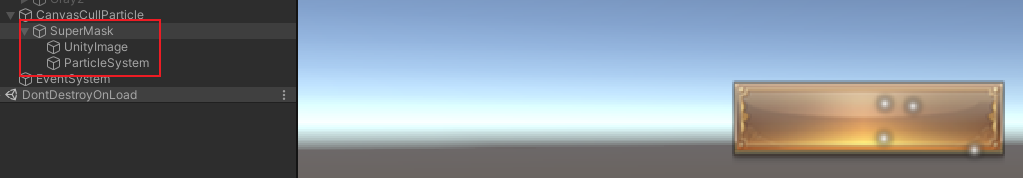

如下图所示，将特效和Image都放在SuperMask下统一进行裁切

只要将粒子系统的Renderer——Order in Layer调高就可以让粒子在前面

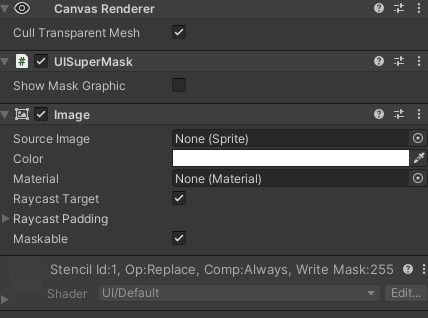

新建UISuperMask脚本，将其挂载在SuperMask上，并再挂载一个image组件，Rect的边缘就是粒子裁切的边缘

using UnityEngine;
using UnityEngine.UI;

[DisallowMultipleComponent]
[RequireComponent(typeof(Image))]
[AddComponentMenu("UI/UISuperMask")]
public class UISuperMask : Mask
{
    private float m_LastminX = -1f, m_LastminY = -1f, m_LastmaxX = -1f, m_LastmaxY = -1f;
    private float m_MinX = 0f, m_MinY = 0f, m_MaxX = 0f, m_MaxY = 0f;
    private Vector3[] m_Corners = new Vector3[4];
    private Image m_Image;

    void GetWorldCorners()
    {
        //避免每次都计算
        if(!Mathf.Approximately(m_LastminX,m_MinX) ||
            !Mathf.Approximately(m_LastminY, m_MinY) ||
            !Mathf.Approximately(m_LastmaxX, m_MaxX) ||
            !Mathf.Approximately(m_LastmaxY, m_MaxY))
        {
            RectTransform rectTransform = transform as RectTransform;
            rectTransform.GetWorldCorners(m_Corners);

            m_LastminX = m_MinX;
            m_LastminY = m_MinY;
            m_LastmaxX = m_MaxX;
            m_LastmaxY = m_MaxY;

            m_MinX = m_Corners[0].x;
            m_MinY = m_Corners[0].y;
            m_MaxX = m_Corners[2].x;
            m_MaxY = m_Corners[2].y;
        }
    }
    protected override void OnRectTransformDimensionsChange()
    {
        base.OnRectTransformDimensionsChange();
        Refresh();
    }
    public void Refresh()
    {
        GetWorldCorners();
        if (Application.isPlaying)
        {
            foreach(var system in transform.GetComponentsInChildren<ParticleSystemRenderer>(true))
            {
                SetRenderer(system);
            }
        }
    }

    void SetRenderer(Renderer renderer)
    {
        if (renderer.sharedMaterial)//sharedMaterial是本地组件共享的材质，只占一分内存，修改的话所有使用相同材质的对象都会修改
        {
            Shader shader = Resources.Load<Shader>("SuperMask/Alpha Blended Premultiply");
            renderer.material.shader = shader;
            Material m = renderer.material;
            m.SetFloat("_MinX", m_MinX);
            m.SetFloat("_MinY", m_MinY);
            m.SetFloat("_MaxX", m_MaxX);
            m.SetFloat("_MaxY", m_MaxY);
        }
    }
}

裁切的原理就是将裁切的区域告诉Shader，可是粒子特效用到的Shader很多，所以需要动态地更换适合当前粒子裁切的Shader。

Shader "Custom/Alpha Blended Premultiply" {
Properties {
	_MainTex ("Particle Texture", 2D) = "white" {}
	_InvFade ("Soft Particles Factor", Range(0.01,3.0)) = 1.0
    //-------------------add----------------------
      _MinX ("Min X", Float) = -10
      _MaxX ("Max X", Float) = 10
      _MinY ("Min Y", Float) = -10
      _MaxY ("Max Y", Float) = 10
    //-------------------add----------------------
}

Category {
	Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
	Blend One OneMinusSrcAlpha
	ColorMask RGB
	Cull Off Lighting Off ZWrite Off

	SubShader {
		Pass {

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#pragma multi_compile_particles

			#include "UnityCG.cginc"

			sampler2D _MainTex;
			fixed4 _TintColor;

			struct appdata_t {
				float4 vertex : POSITION;
				fixed4 color : COLOR;
				float2 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 vertex : SV_POSITION;
				fixed4 color : COLOR;
				float2 texcoord : TEXCOORD0;
				#ifdef SOFTPARTICLES_ON
				float4 projPos : TEXCOORD1;
				#endif
				//-------------------add----------------------
                float3 vpos : TEXCOORD2;
                //-------------------add----------------------
			};

			float4 _MainTex_ST;
            //-------------------add----------------------
            float _MinX;
            float _MaxX;
            float _MinY;
            float _MaxY;
            //-------------------add----------------------
			v2f vert (appdata_t v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				#ifdef SOFTPARTICLES_ON
				o.projPos = ComputeScreenPos (o.vertex);
				COMPUTE_EYEDEPTH(o.projPos.z);
				#endif
                //-------------------add----------------------
                o.vpos = v.vertex.xyz;
                //-------------------add----------------------
				o.color = v.color;
				o.texcoord = TRANSFORM_TEX(v.texcoord,_MainTex);
				return o;
			}

			sampler2D_float _CameraDepthTexture;
			float _InvFade;

			fixed4 frag (v2f i) : SV_Target
			{
				#ifdef SOFTPARTICLES_ON
				float sceneZ = LinearEyeDepth (SAMPLE_DEPTH_TEXTURE_PROJ(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos)));
				float partZ = i.projPos.z;
				float fade = saturate (_InvFade * (sceneZ-partZ));
				i.color.a *= fade;
				#endif

				fixed4 col =  i.color * tex2D(_MainTex, i.texcoord) * i.color.a;
				//-------------------add----------------------
                col.a *= (i.vpos.x >= _MinX );
                col.a *= (i.vpos.x <= _MaxX);
                col.a *= (i.vpos.y >= _MinY);
                col.a *= (i.vpos.y <= _MaxY);
                col.rgb *= col.a;
                //-------------------add----------------------
                return col;
			}
			ENDCG
		}
	}
}
}

上述代码中，MinX、MaxX、MinY、MaxY就是裁切的区域。由于Shader中不太建议使用if Else来判断，所以尽可能算出颜色来

Unity内置的Shader：chsxf/unity-built-in-shaders: A comprehensive archive for Unity’s built-in shaders (github.com)

Unity的DIYShader：adrian-miasik/unity-shaders: A bunch of shader examples created in Unity (ShaderGraph & Built-in) 🧙✨ (github.com)

Unity的ParticleEffectForUGUI：GitHub - mob-sakai/ParticleEffectForUGUI: Render particle effect in UnityUI(uGUI). Maskable, sortable, and no extra Camera/RenderTexture/Canvas.

粒子自适应

当分辨率发生变化后，UI上的粒子特效就会有问题。例如，一个贴合按钮周围发光的特效，分辨率发生变化后，就无法贴合按钮了。

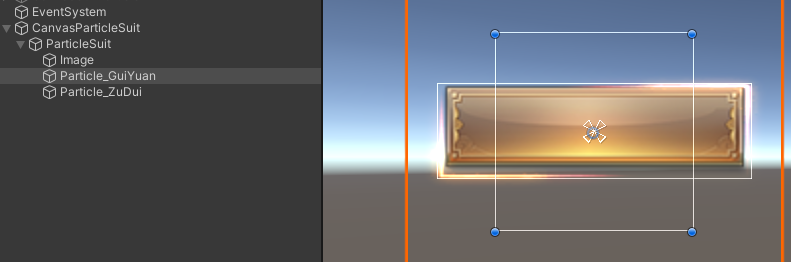

我们先搭建一个粒子特效场景，注意Canvas是Scale With Screen Size，分辨率为1136×640，Screen Match Mode为Expand，并设定好UICamera

注意UICamera的设置，打开Orthographic，并且把Size设置为3.2，这个数值是开发分辨率高度的一半除以100,640/2/100

100是根据Canvas组件下的Reference pixels per unit决定的，默认情况下是100

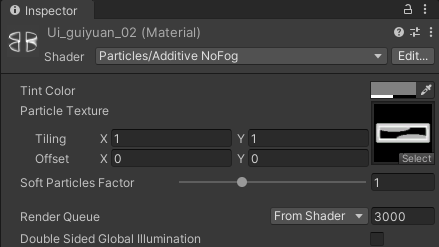

在Particle_GuiYuan和Particle_ZuDui中，各挂载了一个Particle System，每个System有自己的Material，每一个material都是由一个专用贴图，和自定义的Particle_Additive_NoFog Shader组成。两个粒子系统都关闭shape、将Maxparticle设为1，一个使用Texture Sheet Animation，一个使用Color Overtime，再控制一下StartSize和StartLifetime，并且打开Looping和Prewarm就可以做出来了

Particle_Additive_NoFog的Shader文件

Shader "Particles/Additive NoFog" {
Properties {
	_TintColor ("Tint Color", Color) = (0.5,0.5,0.5,0.5)
	_MainTex ("Particle Texture", 2D) = "white" {}
	_InvFade ("Soft Particles Factor", Range(0.01,3.0)) = 1.0
}

Category {
	Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
	Blend SrcAlpha One
	AlphaTest Greater .01
	ColorMask RGB
	Cull Off Lighting Off ZWrite Off Fog { Color (0,0,0,0) }
	BindChannels {
		Bind "Color", color
		Bind "Vertex", vertex
		Bind "TexCoord", texcoord
	}

	// ---- Fragment program cards
	SubShader {
		Pass {

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#pragma fragmentoption ARB_precision_hint_fastest
			#pragma multi_compile_particles

			#include "UnityCG.cginc"

			sampler2D _MainTex;
			fixed4 _TintColor;

			struct appdata_t {
				float4 vertex : POSITION;
				fixed4 color : COLOR;
				float2 texcoord : TEXCOORD0;
			};

			struct v2f {
				float4 vertex : POSITION;
				fixed4 color : COLOR;
				float2 texcoord : TEXCOORD0;
//				#ifdef SOFTPARTICLES_ON
//				float4 projPos : TEXCOORD1;
//				#endif
			};

			float4 _MainTex_ST;

			v2f vert (appdata_t v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
//				#ifdef SOFTPARTICLES_ON
//				o.projPos = ComputeScreenPos (o.vertex);
//				COMPUTE_EYEDEPTH(o.projPos.z);
//				#endif
				o.color = v.color;
				o.texcoord = TRANSFORM_TEX(v.texcoord,_MainTex);
				return o;
			}

			//sampler2D _CameraDepthTexture;
			float _InvFade;

			fixed4 frag (v2f i) : COLOR
			{
//				#ifdef SOFTPARTICLES_ON
//				float sceneZ = LinearEyeDepth (UNITY_SAMPLE_DEPTH(tex2Dproj(_CameraDepthTexture, UNITY_PROJ_COORD(i.projPos))));
//				float partZ = i.projPos.z;
//				float fade = saturate (_InvFade * (sceneZ-partZ));
//				i.color.a *= fade;
//				#endif

				return 2.0f * i.color * _TintColor * tex2D(_MainTex, i.texcoord);
			}
			ENDCG
		}
	}

	// ---- Dual texture cards
	SubShader {
		Pass {
			SetTexture [_MainTex] {
				constantColor [_TintColor]
				combine constant * primary
			}
			SetTexture [_MainTex] {
				combine texture * previous DOUBLE
			}
		}
	}

	// ---- Single texture cards (does not do color tint)
	SubShader {
		Pass {
			SetTexture [_MainTex] {
				combine texture * primary
			}
		}
	}
}
}

用作粒子的material

新建UIParticleScale脚本，并将其挂载在ParticleSystem的父对象上（在这里也就是ParticleSuit）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class UIParticleScale : MonoBehaviour
{
    struct ScaleData
    {
        public Transform transform;
        public Vector3 beginScale;
    }

    const float DESIGN_WIDTH = 1136f;//开发分辨率宽度
    const float DESIGN_HEIGHT = 640f;//开发分辨率高度

    private Dictionary<Transform, ScaleData> m_ScaleData = new Dictionary<Transform, ScaleData>();

    private void Start()
    {
        Refresh();
    }
    void Refresh()
    {
        float designScale = DESIGN_WIDTH / DESIGN_HEIGHT;
        float scaleRate = (float)Screen.width / (float)Screen.height;

        foreach (var p in transform.GetComponentsInChildren<ParticleSystem>(true))
        {
            if (!m_ScaleData.ContainsKey(p.transform))
            {
                m_ScaleData[p.transform] = new ScaleData()
                {
                    transform = p.transform,
                    beginScale = p.transform.localScale
                };
            }
        }
        foreach (var item in m_ScaleData)
        {
            if (scaleRate < designScale)//屏幕变窄了
            {
                float scaleFactor = scaleRate / designScale;
                item.Value.transform.localScale = item.Value.beginScale * scaleFactor;
            }
            else
            {
                item.Value.transform.localScale = item.Value.beginScale;
            }
        }
    }

    ///<summary>
    ///子节点变化时重新刷新深度
    /// </summary>
    private void OnTransformChildrenChanged()
    {
        Refresh();
    }
#if UNITY_EDITOR
    //编辑模式下修改分辨率后在Update中刷新，方便预览效果
    private void Update()
    {
        Refresh();
    }
#endif
}

我们在Start方法中计算原始特效的缩放系数，当屏幕变窄后，重新计算缩放系数，并将其赋值给每个特效。需要在playing模式下查看效果

滑动列表嵌套

我们在Unity中，新建这样一个UI场景

这里的ScrollRectNesting是Canvas，设置和我们之前设置的Canvas一样，注意Camera和Scaler的选择。

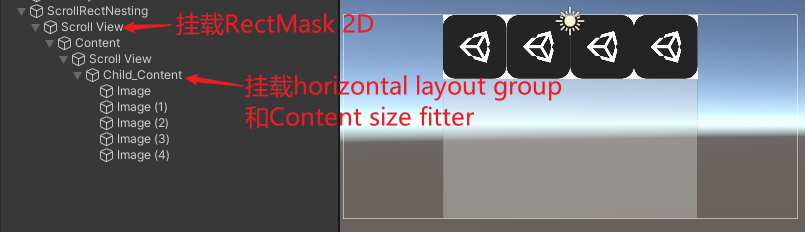

父级的ScrollView和子级的ScrollView都把ViewPort和Horizontal Scrollbar以及Vertical Scrollbar删掉，将content作为它们的子级。父级只打开Vertical、子级只打开Horizontal

父级的ScrollView挂载RectMask 2D，并把Content放大一些，子级的Content挂载horizontal layout group和content size fitter，这样才能保证子级的image自动横向排列并且能让我们滑到结尾

这时候我们运行，滑动列表时会发现一个问题：当开始点击位置在子级的ScrollView上时，只能左右滑动

这时候我们继承并重写Scroll Rect组件的部分逻辑，让我们点在子级ScrollView时也能上下滑动

新建CustomScrollRect脚本

using UnityEngine;
using UnityEngine.UI;
using UnityEngine.EventSystems;

public class CustomScrollRect : ScrollRect
{
    //父CustomScrollRect对象
    private CustomScrollRect m_Parent;

    public enum Direction
    {
        Horizontal,
        Vertical
    }

    //滑动方向
    private Direction m_Direction = Direction.Horizontal;

    //当前操作方向
    private Direction m_BeginDragDirection = Direction.Horizontal;

    protected override void Awake()
    {
        base.Awake();

        //找到父对象
        Transform parent = transform.parent;
        if (parent)
        {
            m_Parent = parent.GetComponentInParent<CustomScrollRect>();
        }
        m_Direction = this.horizontal ? Direction.Horizontal : Direction.Vertical;
    }

    public override void OnBeginDrag(PointerEventData eventData)
    {
        if (m_Parent)
        {
            //eventData.delta表示指针当前位置与上一帧位置的偏移值，返回Vector2
            m_BeginDragDirection = Mathf.Abs(eventData.delta.x) > Mathf.Abs(eventData.delta.y) ? Direction.Horizontal : Direction.Vertical;
            if(m_BeginDragDirection != m_Direction)
            {
                ExecuteEvents.Execute(m_Parent.gameObject, eventData, ExecuteEvents.beginDragHandler);
                return;
            }
        }
        base.OnBeginDrag(eventData);
    }

    public override void OnDrag(PointerEventData eventData)
    {
        if (m_Parent)
        {
            if (m_BeginDragDirection != m_Direction)
            {
                ExecuteEvents.Execute(m_Parent.gameObject, eventData, ExecuteEvents.dragHandler);
                return;
            }
        }
        base.OnDrag(eventData);
    }

    public override void OnEndDrag(PointerEventData eventData)
    {
        if (m_Parent)
        {
            if (m_BeginDragDirection != m_Direction)
            {
                ExecuteEvents.Execute(m_Parent.gameObject, eventData, ExecuteEvents.endDragHandler);
                return;
            }
        }
        base.OnEndDrag(eventData);
    }

    public override void OnScroll(PointerEventData data)
    {
        if (m_Parent)
        {
            if (m_BeginDragDirection != m_Direction)
            {
                ExecuteEvents.Execute(m_Parent.gameObject, data, ExecuteEvents.scrollHandler);
                return;
            }
        }
        base.OnScroll(data);
    }
}

然后将此脚本分别替换掉原先在ScrollView上的ScrollRect组件，父级只打开Vertical，子级只打开Horizontal

这样就不会有冲突问题了

UI模板嵌套防止保存

Unity并没有提供Prefab的嵌套，有一些UI使用的都是相同的背景图案，要是每个界面都重复放进去，后面改起来非常麻烦。

这个时候我们采用运行时读取的方式，将使用相同背景的UI界面只设置背景预览，而不将背景保存进对应UI的prefab里面

新建UIUnsaveable脚本

using UnityEngine;

public class UIUnsaveable : MonoBehaviour
{
    void Reset()
    {
        foreach (var item in GetComponentsInChildren<RectTransform>())
        {
            if(item.gameObject != gameObject)
            {
                item.gameObject.hideFlags = HideFlags.DontSave;
            }
        }
    }
}

我们可以监听Prefab被保存的事件。凡是设置成HideFlags.DontSave的GameObject，可以在保存Prefab时再清空一下

在Editor文件夹中，新建PrefabSavingListener脚本

using UnityEngine;
using UnityEditor;

public class PrefabSavingListener : MonoBehaviour
{
    [InitializeOnLoadMethod]
    static void InitializeOnloadMethod()
    {
        //监听prefab被保存事件
        PrefabUtility.prefabInstanceUpdated = (GameObject go) =>
        {
            Debug.LogFormat("path:{0}", AssetDatabase.GetAssetPath(PrefabUtility.GetCorrespondingObjectFromSource(go)));
        };
    }
}

UI特效与界面分离

Unity的特效最好不要直接挂在Prefab上，因为特效文件的依赖关系非常复杂，一旦挂在Prefab上，以后构建AssetBundle的时候可能产生很多冗余。

在代码中直接加载是最好的，但是为了预览方便，可以使用上述模板嵌套的方式。

下面我们使用一个ResPreview脚本，这个脚本可以自动将挂载的prefab生成预览。

using UnityEngine;

public class ResPreview : MonoBehaviour
{
    //---------序列化信息面板----------
    [SerializeField] private string m_LoadPath = string.Empty;
    [SerializeField] private bool m_IsInitLoad = true;

    //---------序列化信息面板----------
    ///<summary>
    ///资源是否已经完成加载
    /// </summary>
    public bool IsLoad { get; private set; }

    private void Awake()
    {
        IsLoad = false;
        if (m_IsInitLoad)
            Load();
    }

    ///<summary>
    ///加载资源
    /// </summary>
    public void Load()
    {
        GameObject prefab = Resources.Load<GameObject>(m_LoadPath);
        if (prefab)
        {
            GameObject go = Instantiate<GameObject>(prefab);
            go.transform.SetParent(transform, false);
            go.name = prefab.name;
#if UNITY_EDITOR
            foreach (Transform t in go.GetComponentsInChildren<Transform>())//GetComponentInChildren是会返回对象本身的
            {
                t.gameObject.hideFlags = HideFlags.NotEditable | HideFlags.DontSave;
            }
#endif
        }
        IsLoad = true;
    }
}

我们自定义一下ResPreview脚本的Inspector，只序列化保存它的路径，并且实例化特效到Hierarchy视图中来预览

using UnityEngine;
using UnityEditor;
using System.IO;

[CanEditMultipleObjects]
[CustomEditor(typeof(ResPreview))]
public class ResPreviewInspector : Editor
{
    [MenuItem("GameObject/ResPreview",false,12)]
   static void LoadResPreview()
    {
        ResPreview resPreview = new GameObject("ResPreview").AddComponent<ResPreview>();
        resPreview.transform.SetParent(Selection.activeTransform, false);
        Selection.activeTransform = resPreview.transform;
    }

    private void OnEnable()
    {
        if(target != null)
        {
            if (!Application.isPlaying)
            {
                ClearHierarchy();
                (target as ResPreview).Load();
            }
        }
    }

    public override void OnInspectorGUI()
    {
        serializedObject.Update();
        GUILayout.Label("请把Resources目录下的Prefab拖入");
        string loadPath = serializedObject.FindProperty("m_LoadPath").stringValue;
        EditorGUI.BeginChangeCheck();
        GameObject prefab = Resources.Load<GameObject>(loadPath);
        GameObject newPrefab = EditorGUILayout.ObjectField("Prefab", prefab, typeof(GameObject), false) as GameObject;
        if (EditorGUI.EndChangeCheck())
        {
            string resPath;
            bool isResFolder = IsResourcesFolder(newPrefab, out resPath);
            if (!isResFolder)
            {
                EditorUtility.DisplayDialog("提示", "必须拖拽Resources目录下的Prefab", "OK");
                ClearHierarchy();
            }
            serializedObject.FindProperty("m_LoadPath").stringValue = resPath;

            if (isResFolder)
            {
                serializedObject.ApplyModifiedProperties();
                if (!Application.isPlaying)
                {
                    (target as ResPreview).Load();
                }
            }

        }

        serializedObject.FindProperty("m_IsInitLoad").boolValue = EditorGUILayout.Toggle("是否Awake加载", serializedObject.FindProperty("m_IsInitLoad").boolValue);
        GUILayout.Space(18f);
        GUILayout.BeginHorizontal();
        if (GUILayout.Button("Refresh", GUILayout.Width(80)))
            (target as ResPreview).Load();
        if (GUILayout.Button("Clear", GUILayout.Width(80)))
            ClearHierarchy();
        GUILayout.EndHorizontal();

        serializedObject.ApplyModifiedProperties();
    }

    protected bool IsResourcesFolder(Object o,out string resPath)
    {
        if (o)
        {
            string path = AssetDatabase.GetAssetPath(o);//返回的是Assets/Resources/UIPrefabs/someUI.prefab
            Debug.LogFormat("开始捕获的路径：{0}", path);
            bool beFirst = true;
            string tmp = string.Empty;
            DirectoryInfo dir = new DirectoryInfo(path);
            while(dir != null)
            {
                if(dir.Name == "Resources")//第一次是someUI.prefab，必定不会执行，可见Unity的Prefab在C#中被认为是文件夹
                {
                    resPath = tmp;
                    return true;
                }

                tmp = tmp.Insert(0, beFirst ? Path.GetFileNameWithoutExtension(dir.Name) : dir.Name + "/");//第一次执行，返回someUI,第二次执行，返回UIPrefabs/someUI
                Debug.LogFormat("处理后的路径：{0}", tmp);
                if (beFirst) beFirst = false;
                Debug.LogFormat("文件夹信息：{0}", dir.Name);
                dir = dir.Parent;//第一次返回UIPrefabs,第二次才返回Resources
            }
        }
        resPath = string.Empty;
        return false;
    }

    private void ClearHierarchy()
    {
        Transform transform = (target as ResPreview).transform;
        if(transform != null)
        {
            while (transform.childCount > 0)
            {
                DestroyImmediate(transform.GetChild(0).gameObject);
            }
        }
    }
}

使用方法：

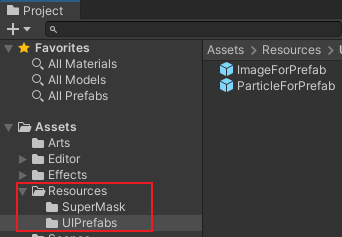

1. 我们首先必须把我们的UIprefab放在Resources文件夹或者其子文件夹里

2. 在需要预览的UI父组件下右键添加脚本

3. 将resources文件夹内的UIPrefab放在脚本下，勾选Awake，点击运行时会将prefab预览，否则只能在编辑器中预览



输入事件

UGUI提供了InputField类来管理输入事件。

我们首先新建AutoReplaceChar脚本，这个脚本可以监听输入事件和输入字符，将输入的字符“a”修改成字符“*”

using UnityEngine;
using UnityEngine.UI;

public class AutoReplaceChar : MonoBehaviour
{
    public InputField inputField;
    public Text tips;

    private void Start()
    {
        inputField.onValueChanged.AddListener((string content)=> {
            tips.text = string.Format("已输入{0}个字符", content.Length);
        });

        inputField.onValidateInput += (string input, int charIndex, char addedInput) => {
        if(addedInput == 'a')
            {
                addedInput = '*';
            }
            return addedInput;
        };
    }
}

然后挂载在游戏场景上，把需要的InputField和Text放进去。

可以看到onValueChanged必须要加AddListener方法来传入新的方法，而onValidateInput本质就是一个delegate，直接+=就可以

注意InputField组件下的placeholder内的text组件，在输入文字后会自动unenable，所以这个AutoReplaceChar脚本需要挂载的text应该需要自己添加

按钮不规则点击区域

在某些情况下，我们需要自定义按钮的点击形状，而不是统一的方框

新建UIPolygon脚本

using UnityEngine;
using UnityEngine.UI;
#if UNITY_EDITOR
using UnityEditor;
#endif
[RequireComponent(typeof(PolygonCollider2D))]
public class UIPolygon : Image
{
    private PolygonCollider2D _polygon = null;
    private PolygonCollider2D polygon
    {
        get
        {
            if (_polygon == null)
                _polygon = GetComponent<PolygonCollider2D>();
            return _polygon;
        }
    }

    //设置只响应点击，不进行渲染
    protected UIPolygon()
    {
        useLegacyMeshGeneration = true;
    }
    protected override void OnPopulateMesh(VertexHelper vh)
    {
        vh.Clear();
    }
    public override bool IsRaycastLocationValid(Vector2 screenPoint, Camera eventCamera)
    {
        return polygon.OverlapPoint(eventCamera.ScreenToWorldPoint(screenPoint));//判断是否点击在区域中
    }

#if UNITY_EDITOR
    protected override void Reset()
    {
        //重置不规则区域
        base.Reset();
        transform.position = Vector3.zero;
        float w = (rectTransform.sizeDelta.x * 0.5f) + 0.1f;
        float h = (rectTransform.sizeDelta.y * 0.5f) + 0.1f;
        polygon.points = new Vector2[]
        {
            new Vector2(-w,-h),
            new Vector2(w,-h),
            new Vector2(w,h),
            new Vector2(-w,h)
        };
    }
#endif
}
#if UNITY_EDITOR
[CustomEditor(typeof(UIPolygon),true)]
public class UIPolygonInspector : Editor
{
    public override void OnInspectorGUI(){ /*什么都不写，用于隐藏面板的显示*/}
}
#endif

上述脚本重写了image组件，在判断image组件是否被点击的IsRaycastLocationValid方法中，返回PolygonCollider2D.OverlapPoint方法来实现改变按钮形状的目的

使用方法

1. 新建Button，然后将Image和Text的Raycast Target关闭

2. 在Button的子级新建空对象，挂载UIPolygon脚本

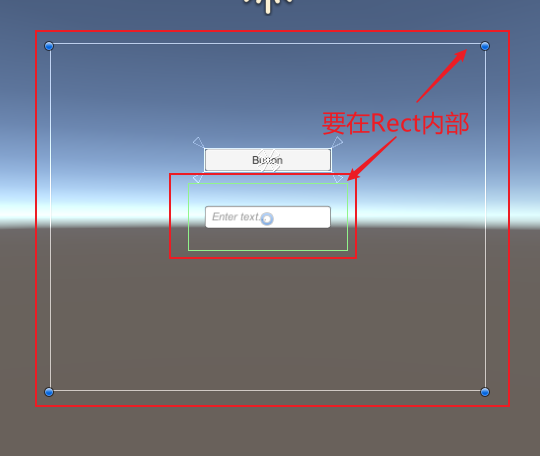

3. 编辑PolygonCollider的边界，注意它要在组件本身Rect框内部



更换默认Shader

UI元素不需要指定材质但是却能显示正确，其原因是UGUI提供了默认材质以及Shader。默认是可以兼容任何复杂情况，但是未必是最优方案。

例如，大部分UI是不需要渲染背面的，并且不需要设置颜色。在Shader中删除Cull Off表示剔除UI背景。而在Shader中不再乘以颜色：

half4 color = (tex2D(_MainTex,IN.texcoord) + _TextureSampleAdd)://*IN.color;

如果修改的Shader还需要绑定到新材质上并赋予每个UI元素，那就太麻烦了，我们希望改掉默认的Shader。

我们从GitHub中下载的Unity Built-in Shader放在项目中进行修改，然后，打开Edit——Project Settings——Graphic——Always Included Shaders

如果有一些UI确实需要渲染背面或者调节颜色，那就单独写一个shader赋予它

小地图优化

小地图一般由美术人员提供一张比较大的图片，程序使用Mask裁切并将其显示在屏幕上。但是Mask根据其原理，依然会产生额外的渲染开销。

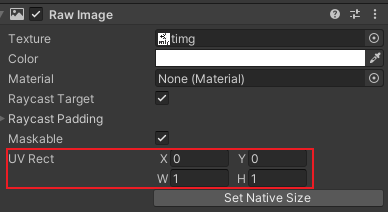

其实，修改图片的UV Rect同样可以达到裁切的效果。当角色移动时，动态修改UV的区域，这样就可以保证只渲染一小块

查看UGUI源码

除了Canvas和RectTransForm，其余的UGUI组件都是开源的，编辑模式和运行模式下的都是C#

Unity内置的Shader：chsxf/unity-built-in-shaders: A comprehensive archive for Unity’s built-in shaders (github.com)

Unity的DIYShader：adrian-miasik/unity-shaders: A bunch of shader examples created in Unity (ShaderGraph & Built-in) 🧙✨ (github.com)

Unity的ParticleEffectForUGUI：https://github.com/mob-sakai/ParticleEffectForUGUI

Unity-Technologies/uGUI: Source code for the Unity UI system. (github.com)
