游戏中的元素非常多，但是摄像机能看到的内容是有限的，并且有些元素会被另外一些元素挡住。遮挡剔除顾名思义，摄像机看不见的，就剔除掉。

遮挡关系

例如一面墙后面放了很多元素，那么墙就属于遮挡物Occluder，墙后的物体就是被遮挡物Occludee。

我们在场景中放一些方体来做遮挡，在最前面放一个很大的做墙（注意一定要很大才行，unity默认情况下需要很大的Occluder），这些方体都要勾选Static Occluder和Static Occludee。

很大的遮挡物

勾选Occluder和Occludee

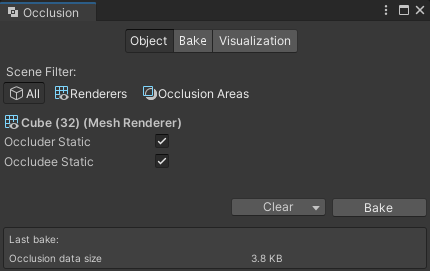

选择Window——Rendering——Occlusion Culling，打开烘焙面板，选择Bake选项卡，可以在里面设置最小遮挡距离，最小遮挡空隙以及背面的阈值，最后单击Bake按钮即可烘焙Static对象

Occlusion面板

烘焙结束后，Unity会在场景scene所在位置创建一个StaticObject文件夹，然后在其中放入OcclusionCullingData.asset文件，之前讲的场景烘焙文件也放在这里

遮挡信息存储位置

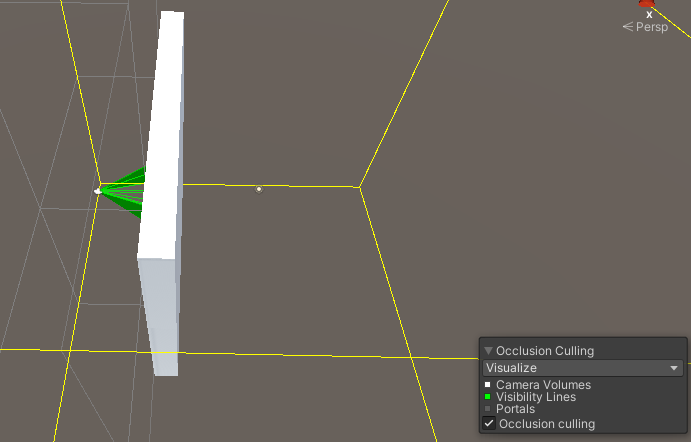

然后，在scene面板中的Occlusion Culling小面板选择Visualize模式，在场景中就能实时查看剔除效果

背面物体被剔除

Unity打开Occlusion面板后会不断地占用CPU和内存进行烘焙，所以烘焙完一定要关掉

遮挡剔除和锥形剔除是同时起效果的，具体可以查看官方手册

如果最前面的墙是透明的，那么墙后面的元素可以取消选择Occludee Static标志，如果最前面的墙是透明的，但是后面又是一块不透明的墙，那么后面的墙依然保留Occludee Static和Occluder Static勾选状态，实际应用中的思路便是如此。

遮挡与被遮挡事件

当发生遮挡剔除时，Unity会自动调用gameObject.SetActive(false)方法，这样整个对象的渲染就会被暂停，直到它重新被启动。这时可以监听OnBecomeInvisible()和OnBecomeVisible()方法来处理一些逻辑

我们在之前的2D碰撞检测中使用过基于Unity事件系统的CollisionListener和TriggerListener用法，这里相似

新建OcclusionListener脚本

using UnityEngine;
using UnityEngine.Events;

public class OcclusionEvent : UnityEvent<GameObject> { }

public class OcclusionListener : MonoBehaviour
{
    public static OcclusionEvent onInvisable = new OcclusionEvent();
    public static OcclusionEvent onVisable = new OcclusionEvent();
    private void OnBecameInvisible()
    {
        onInvisable.Invoke(gameObject);
    }
    private void OnBecameVisible()
    {
        onVisable.Invoke(gameObject);
    }
}

然后我们再使用下面的脚本来让游戏初始化时给所有的Render组件挂上OcclusionListener脚本，统一监听它的剔除及显示方法。

如果想主动判断某个对象是否在摄像机显示区域内，也可以调用Renderer.isVisable()方法。

新建AutoAddOcclusionListener脚本

using UnityEngine;

public class AutoAddOcclusionListener : MonoBehaviour
{
    void Start()
    {
        foreach (var item in GameObject.FindObjectsOfType<Renderer>())
        {
            item.gameObject.AddComponent<OcclusionListener>();
        }
        OcclusionListener.onInvisable.AddListener(go =>
        {
            Debug.LogFormat("gameObject {0}隐藏", go);
        });
        OcclusionListener.onVisable.AddListener(go =>
        {
            Debug.LogFormat("gameObject {0}显示", go);
        });
    }
}

Debug显示

动态剔除

任何游戏对象设置了Static后，在运行时都是禁止移动的。如果我们想要对象能被剔除又能够移动，我们可以设置动态剔除。

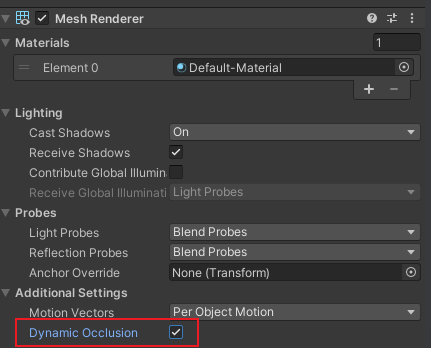

每一个Mesh Renderer的动态剔除都是默认开启的

动态剔除

勾选了动态剔除的对象，在Occluder Static静态物体后面，或者是位于摄像机视椎之外，都会被剔除。剔除只是关闭渲染，Update依然会更新。

在官方的文档中，关闭动态剔除可以用来制作墙后人物轮廓勾勒的特效。

自定义遮挡剔除

如果参与遮挡剔除的元素很多，每次移动摄像机时就会产生大量的计算，在移动平台更为明显。

我们可以自己实现遮挡剔除。比如，可以将场景上的元素按位置划分成若干个格子，每个格子里面就是场景中的游戏对象。无论游戏场景有多大，玩家同一时刻关心的只有1~9区域中的元素。当角色向左上方移动并超出当前格子的位置时，那么红色区域表示需要重新加载的，黄色区域表示需要保留的，蓝色区域表示需要释放的。

这可以保证最小化地管理所有游戏对象，而且这么做有个好处，当需要在主角范围内查找最近单元时，参与判断的对象如果很多，就会带来for循环判断的开销，但是由于我们只保留格子范围内的元素，判断就会非常快了。至于遮挡剔除，由于需要管理的对象已经很少了，遮挡剔除的优化几乎可以忽略，所以在移动摄像机的时候，就不会带来额外的开销了。

另外，还需要处理近景、远景的元素。比如近处的房子、树和草可能需要很快剔除掉，但是远处的城楼，山和云彩等不需要剔除，根据美术要求，将特殊元素过滤掉即可。

Bathing（静态合批）

模型是一个一个独立的，它们的材质以及贴图很有可能是完全一样的，但是由于模型不一样，放入Unity时就会多占很多的DrawCall，所以Unity提供了一个属性来做静态合批，可以将它们合并在一个Mesh里。

设置静态合批

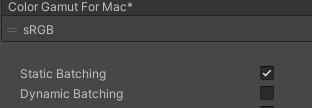

静态合批首先需要在Player Settings——Other Settings勾选Static Bathing，想要动态合批也可以勾选Dynamic Bathing

勾选静态合批

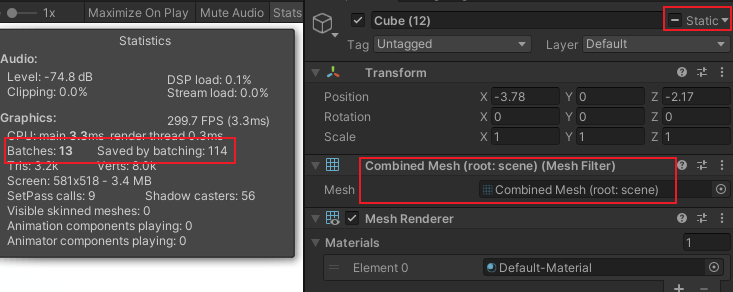

然后在场景中选择需要合批的游戏对象，打开Bathing Static标记，然后运行游戏，Mesh Filter会自动生成一个新的Mesh，如果有相同的材质、Shader并且参数一致的话，就会合并DrawCall。

合并批次

脚本静态合批

假如场景非常大，那么自动静态合并出来的Mesh就会非常大。运行游戏后，只要有一小部分出现在摄像机内，那么整个Mesh都要参与渲染。另外，静态合批的最大顶点数是65535，如果顶点数超过了它，Unity就会自动合并出多个多个Mesh。

我们可以利用脚本来动态设置需要合批在一起的游戏对象。注意，如果需要脚本合并，游戏对象不需要选中Static标记

新建CustomBatching脚本

using UnityEngine;

public class CustomBatching : MonoBehaviour
{
    public GameObject[] datas;
    private void Start()
    {
        StaticBatchingUtility.Combine(datas, gameObject);
    }
}

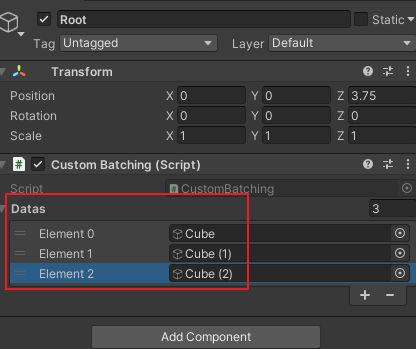

要使用此脚本，需要一个根对象，然后将需要合批的游戏对象全部放在数组内

根对象

应用数组

在应用了此脚本后，设置合批的对象就像设置Static标签一样不能移动，但是根对象（Root）是可以移动的

动态合批

Dynamic batching - Unity 手册 (unity3d.com)

动态合批是全自动的。但它是有要求的，

Mesh的顶点数量需要小于300
如果Shader中使用了顶点位置、法线、UV0、UV1和切线，Mesh的顶点数必须小于180.

在Unity的Built-in粒子系统和Line Renderers、Trail Renderers组件中，动态合批都是自动开启的，可以优化很多DrawCall

静态合批的隐患

静态合批的原理是自动生成Mesh，但是不同Mesh保存的信息可能是不同的。例如Mesh中可能保存color和tangent，但是大部分Mesh是不需要这个信息的，如果静态合批中有一个Mesh包含了这个信息，那么合并以后整个Mesh都会带上它，这样无疑会增加一些额外的开销。

在3D软件中导出FBX时，可能会自动附带一些color信息，我们可以利用FBX官网提供的FBX接口，自己写一个Python脚本来删除它们

（书中只给提示，并未提供详细方法）
