开枪实现图与填弹实现图

在这一节中我们梳理枪械系统的各种功能需求，然后绘制枪械系统的功能实现图

名称	形象	子弹	弹夹容量	攻击力	频率	射程/范围	限制	换弹时间	描述
手枪			7	1	1发/秒	半屏	无限	3秒	默认枪
冲锋枪			30	1	6发/秒	2/3屏幕	需要弹药	3秒	无
步枪			50	3	3发/秒	1屏	需要弹药	1秒	有一定后坐力
狙击枪			12	6	1发/秒	1屏	需要弹药	5秒	红外瞄准+后坐力大
火箭筒			1	5	1发/秒	1屏	需要弹药	4秒	跟踪+爆炸
霰弹枪			1	1	1发/秒	半屏	需要弹药	1秒	一次发射6~12颗子弹

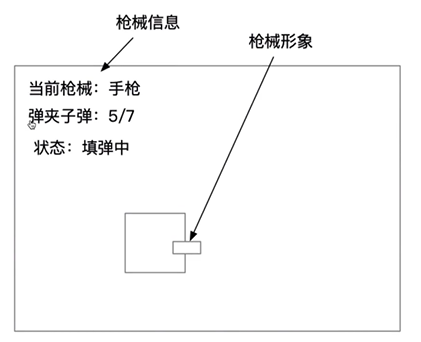

对于枪械系统，我们在表现层有两个地方需要展示枪械系统的数据，一个是UI界面，一个是角色形象

除了这两个比较明显的需求之外，还有一些隐性的功能需求，比如能不能开枪的判断，这个需要根据弹药量进行计算，再比如开枪之后发射什么样的子弹，具体怎么发射，子弹打中敌人怎么样没打中敌人怎么样，这些功能点都是枪械表现层的需求。

大致的需求如下：

• 界面显示枪械信息
• 主角手持枪械对象
  • 形象
  • 开枪逻辑、攻击力计算等

我们可以把不同的枪械的功能和形象都做成Prefab，然后这些Prefab上都挂上各自的脚本，让这些脚本都继承共同的父类（GunController），相同的逻辑在父类实现，不同的逻辑在子类通过override方式定制。

这里设计的逻辑就是很简单的表现层逻辑，到时候写就可以了。在纸上设计阶段，我们的重点是要把数据层逻辑理清楚，如果整个项目都在纸上设计，对设计者的要求太高。如果想锻炼能力，可以在纸上设计表现层的逻辑，这样节省很多纠结的时间。

我们在之前绘制过开枪功能的草图

我们的GunInfo需要更多的枪械状态来描述，比如填弹状态，射击状态，冷却状态（枪械开枪频率），还需要有一些数据，比如枪械名字，枪械名字其实就是类型，我们需要通过枪械名字去查询一些数据，比如开枪频率、填弹时间等。

当没有子弹的时候，我们可以进行填弹，填弹时机可以是开完一枪后枪内没有子弹的话自动进行，也可以是玩家再次按下开枪之后判断有没有子弹，没有子弹再进行，在这里我们使用前者。除此之外玩家可以通过按R键提前填弹。

总结之后我们的功能实现图如下

功能实现图虽然不能完全绘制出具体的实现细节，但是已经帮我们节省很多编码时的工作量了，比如命名、数据结构设计等工作。

后续枪械系统相关的功能实现图都绘制好之后，会再进行一次检查工作。
