Android Studio工程

配置Gradle路径

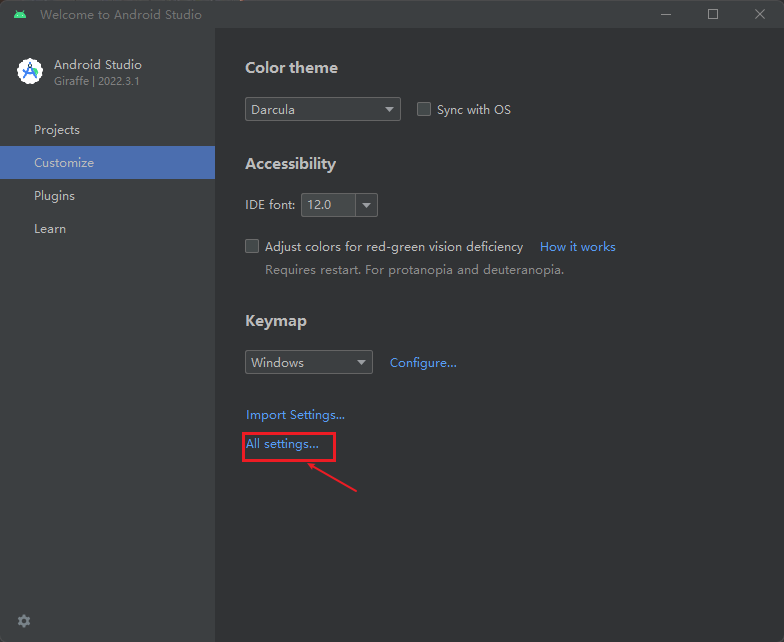

打开Android Studio，选择Customize选项，然后点击All settings

All Settings

在弹出的界面选择Build，Execution，Deployment——Build Tools——Gradle，设置Gradle的位置

Gradle

建立对应项目

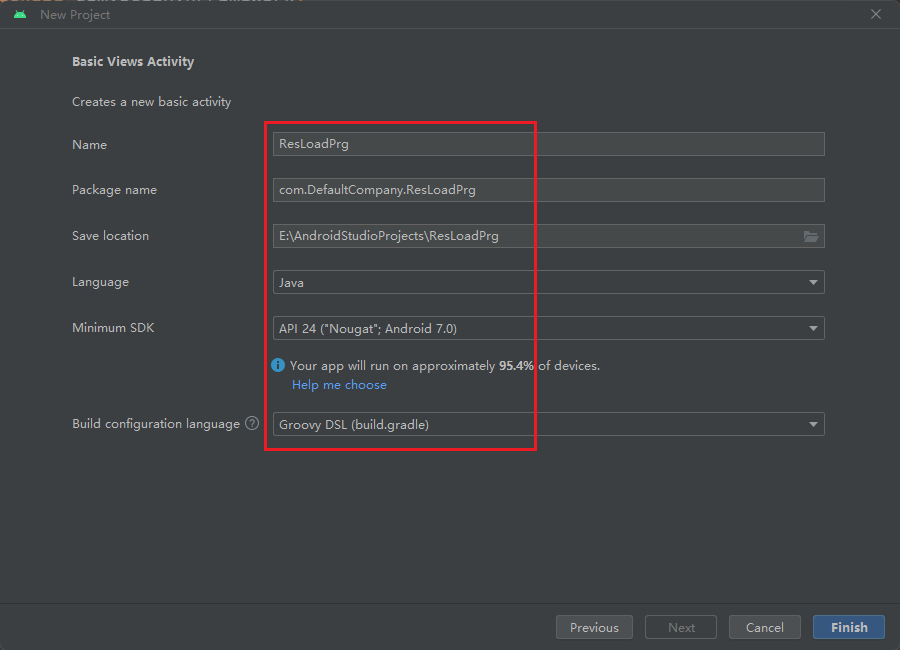

打开Android Studio，点击“New Project”，在弹出的页面点击“Base Views Activity”，然后再在弹出的页面输入：

New Project

注意：包名一定要和Unity工程相同

新建项目后，会耗费大量的时间下载Gradle，可以使用腾讯的镜像来快速下载：

将项目的gradle——wrapper——gradle-wrapper .properties文件修改：

1
2
3
4
5
distributionBase=GRADLE_USER_HOME
distributionPath=wrapper/dists
distributionUrl=https\://mirrors.cloud.tencent.com/gradle/gradle-8.0-all.zip
zipStoreBase=GRADLE_USER_HOME
zipStorePath=wrapper/dists

然后重启项目，等待下载完成。

Android Studio快捷键

Ctrl + Y：删除一行

Shift + Alt + 上下方向：移动一行

/**加回车：在方法上添加说明文字

Android Studio界面

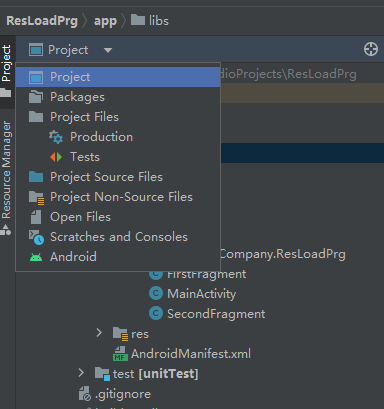

Project窗口

在界面左侧的Project窗口有很多模式，常用的是Project和Android模式。前者能够显示工程内所有文件，后者只根据不同的类来显示文件。

Project 窗口

App的入口脚本位置：ResLoadPrg——app——src——main——java——com.DefaultCompany.ResLoadPrg——MainActivity

由于我们使用的是“Base Views Activity”模板，所以我们必须要修改一下MainActivity，让它变成一个空工程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
package com.DefaultCompany.ResLoadPrg;

import android.os.Bundle;
import androidx.appcompat.app.AppCompatActivity;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);
    }

}

修改成上图这样，其余的代码删掉。

如果com.DefaultCompany.ResLoadPrg文件夹内还有其他的java代码文件，都删掉，只保留MainActivity

jar和aar

安卓各个平台的接入流程是：

  1. 在Android Studio环境下接入各个平台的SDK，写好和Unity交互的类
  2. 将Android的代码工程导出为jar包
  3. Unity导入jar包和相关平台的依赖库（libs），最终由Unity导出为apk

jar包的主要内容就是纯安卓工程的代码，而arr包除了代码还包含资源和其他的依赖库。两种资源Unity都能使用，但是一般我们导出的只有jar包，防止arr包再接入其他SDK时出现问题。

使用jar包时要明确此jar包依赖的资源和库，否则在Unity打出来的包会无法运行。

生成jar

修改ResLoadPrg——app——build.gradle，修改plugins代码块和defaultConfig代码块，以及dependencies代码块(按照下面修改的同时将dependencies多余的部分删除)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
plugins {
    //id 'com.android.application'
    id 'com.android.library'
}

android {
    namespace 'com.DefaultCompany.ResLoadPrg'
    compileSdk 33

    defaultConfig {
        //applicationId "com.DefaultCompany.ResLoadPrg"
        minSdk 24
        targetSdk 33
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    buildFeatures {
        viewBinding true
    }
}

dependencies {

    implementation fileTree(includes: ['*.jar'],dir: 'libs')
    implementation 'androidx.appcompat:appcompat:1.6.1'
    implementation 'com.google.android.material:material:1.8.0'
    testImplementation 'junit:junit:4.13.2'
    androidTestImplementation 'androidx.test.ext:junit:1.1.5'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.5.1'
}

此时点击菜单栏的“Build——ReBuild Project”，然后在build——intermediates——arr_main_jar——debug——classes.jar就是我们生成的jar包了。

拓展

我们可以使用终端，将生成的jar包单独提取出来。

修改build.gradle，在它的最后加

1
2
3
4
5
6
7
task makeJar(type:Copy){
    delete 'build/libs/atao.jar'
    from('build/intermediates/arr_main_jar/debug/')
    into('build/libs/')
    include('classes.jar')
    rename('classes.jar','atao.jar')
}

顾名思义，这就是将classe.jar复制到build/libs/，并重命名为atao.jar

想要使用它，我们需要先修改一下Android Studio的设置，在菜单栏File——Settings打开设置窗口，然后点击Tools——Terminal，将Shell Parh改为“C:\WIndows\system32\cmd.exe”。

然后点击Android Studio底部的“Terminal”工具选项按钮，在打开的窗口中输入

1
E:\AndroidStudioProjects\ResLoadPrg>gradlew makejar

经测试，当我们使用gradle8.0时，它不能在Java8环境下启动上面的操作，所以这里只做记录了，如果想要成功运行，需要安装新的JDK。

另外，如果没有配置Gradle环境变量，系统可能会将gradle再次下载到C盘里，这里贴一个Gradle环境变量的设置。仅供参考。

添加系统变量：

1
2
变量名：GRADLE_HOME
变量值：E:\Gradle\wrapper\dists\gradle-8.0-all\a878bwjjv9e3gkwe16laniiuj\gradle-8.0

添加系统变量Path，添加一个Path：

1
%GRADLE_HOME%\bin

所以目前，我们直接拷贝build——intermediates——arr_main_jar——debug——classes.jar里面的jar包

对接Unity的准备

删除layout

首先，进入app——src——main——res——layout文件夹，将内部的xml文件全部删除。如果有弹窗，选择“Delete Anyway”

此时MainActivity.java会有报错，将setContentView(R.layout.activity_main);一行删掉即可，快捷键Ctrl + Y

导入Unity的jar

进入我们的UnityEditor安装目录，找到classes.jar，这里贴个路径供参考

D:\Program FIles\Unity Editor\2021.3.22f1c1\Editor\Data\PlaybackEngines\AndroidPlayer\Variations\il2cpp\Development\Classes\classes.jar

Unity的mono和il2cpp都有自己的jar包，而且每个脚本后端的jar包都有Development版和Release版。根据自己的需要找一个就可以。

将这个jar包复制粘贴到安卓工程的app——libs文件夹里，并在弹窗中点击“ReFactor”或“OK”，并将”classes.jar”包改名为”unityclasses.jar”

此时如果编辑器窗口有提示（一行蓝条），点击右侧的sync；

如果没有，点击：File——Project Structure，点击左侧Dependencies，然后点击Modules里面的app，然后在右侧点击加号选择“AAR/JAR Dependency”，然后再在弹出的窗口的“Step1”里面输入libs\unityclasses.jar，点击OK确定即可

然后再次进入UnityEditor安装目录，找到UnityPlayerActivity.java，这里贴个路径供参考

D:\Program FIles\Unity Editor\2021.3.22f1c1\Editor\Data\PlaybackEngines\AndroidPlayer\Source\com\unity3d\player\UnityPlayerActivity.java

将这个java代码文件复制粘贴到安卓工程的app——src——main——java——com.DefaultCompany.ResLoadPrg内，弹出的窗口点击OK即可。

修改MainActivity

修改MainActivity代码文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
package com.DefaultCompany.ResLoadPrg;

import android.os.Bundle;
import com.unity3d.player.*;

public class MainActivity extends UnityPlayerActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

    }

}
