UI和3D物体重叠的场景

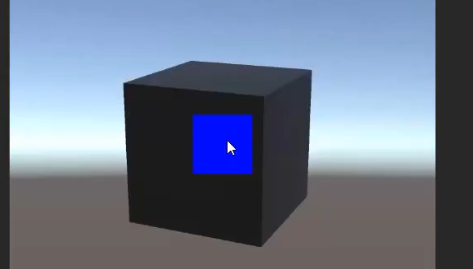

UI和3D物体重叠

此时点击UI，我们需要实现不同的情况：

  1. UI响应，3D物体不响应
  2. UI和3D物体同时响应
  3. UI对鼠标左键右键有不同响应，3D物体也对左键右键有不同的响应，但是打开UI时关闭3D物体对鼠标的响应

打开Unity，新建默认3D工程，在工程内新建Scripts文件夹，在Scripts文件夹文件夹内部新建UIAnd3D文件夹，下面的脚本都在这个文件夹内。

把SampleScene改名为“UIAnd3D”，作为第一个演示场景。

UI和3D物体同时响应

我们给3D物体挂载Click3D脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
using UnityEngine;

public class Click3D : MonoBehaviour
{
    private int mColorIdx;
    private MeshRenderer mRenderer;
    private void Start()
    {
        mColorIdx = 0;
        mRenderer = GetComponent<MeshRenderer>();
    }
    private void OnMouseDown()
    {
        ChangeMatColor();
    }
    void ChangeMatColor()
    {
        if (mColorIdx == 0)
        {
            mRenderer.material.SetColor("_Color", Color.black);
        }
        else
        {
            mRenderer.material.SetColor("_Color", Color.white);
        }
        mColorIdx = mColorIdx == 0 ? 1 : 0;
    }
}

给UI的图片Image挂载UIClick脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

public class ClickUI : MonoBehaviour, IPointerClickHandler
{
    private int mColorIdx;
    private Image mImage;

    private void Start()
    {
        mColorIdx = 0;
        mImage = GetComponent<Image>();
    }
    public void OnPointerClick(PointerEventData eventData)
    {
        ChangeColor();
    }
    private void ChangeColor()
    {
        if (mColorIdx == 0)
        {
            mImage.color = Color.blue;
        }
        else
        {
            mImage.color = Color.red;
        }
        mColorIdx = mColorIdx == 0 ? 1 : 0;
    }
}

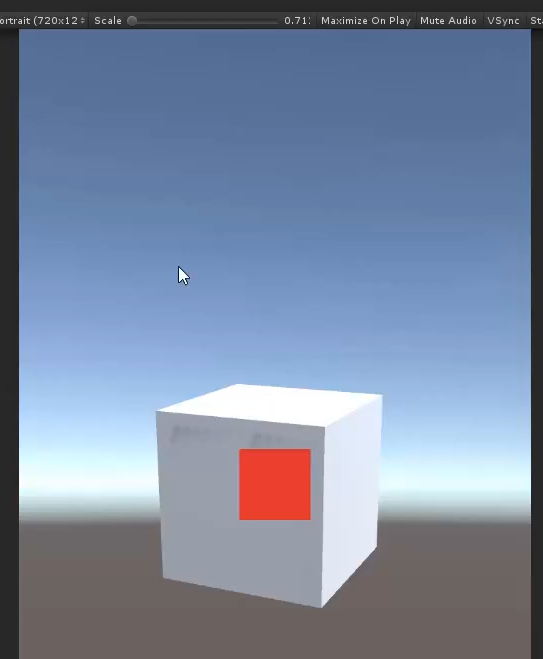

此时UI和3D物体同时响应点击：

同时响应

Physics Raycaster

UI遮挡3D物体的响应

物理投射器是UGUI配套的Event System提供的组件，能让3D物体也来监听Event System。

给当前场景的Main Camera挂载Physics Raycaster组件。

Canvas挂载的是Graphic Raycaster组件，和Physic Paycaster不同的是，前者投射的射线只会响应继承了Graphic基类的UI组件（如Image、Text等）

我们给3D物体挂载Click3DByRaycast脚本：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
using UnityEngine;
using UnityEngine.EventSystems;

public class Click3DByRaycast : MonoBehaviour ,IPointerClickHandler
{
    private int mColorIdx;
    private MeshRenderer mRenderer;

    void Start()
    {
        mColorIdx = 0;
        mRenderer = GetComponent<MeshRenderer>();
    }

    public void OnPointerClick(PointerEventData eventData)
    {
        ChangeMatColor();
    }
    void ChangeMatColor()
    {
        if (mColorIdx == 0)
        {
            mRenderer.material.SetColor("_Color", Color.black);
        }
        else
        {
            mRenderer.material.SetColor("_Color", Color.white);
        }
        mColorIdx = mColorIdx == 0 ? 1 : 0;
    }
}

除了写代码，也可以给场景中的3D物体添加Event Trigger组件来实现监听。

此时我们再运行点击就会发现，UI遮挡了3D物体的响应

UI和3D物体同时响应

即使使用Raycaster，也是可以做到UI和3D物体同时响应的，因为EventSystem内部其实已经有了投射的所有对象。

修改UIClick脚本，我们使用EventSystem.current.RaycastAll来获取投射下的所有物体，再使用ExecuteEvents.Execute执行投射物体的方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public void OnPointerClick(PointerEventData eventData)
{
    ChangeColor();
    ExecuteAll(eventData);//+++
}
void ExecuteAll(PointerEventData eventData)//+++
{
    List<RaycastResult> results = new List<RaycastResult>();
    EventSystem.current.RaycastAll(eventData, results);//获取当前投射的射线下的所有物体
    foreach (RaycastResult result in results)
    {
        if(result.gameObject != gameObject)
        {
            //除当前物体的所有射线中的物体，执行pointerClickHandler方法
            ExecuteEvents.Execute(result.gameObject, eventData, ExecuteEvents.pointerClickHandler);
        }
    }
}

需要注意的是，即使不自己获取，我们在使用Raycast点击场景的物体时，EventSystem每次点击也是会获取点击的所有物体，只不过在其内部把所有的物体排序后，只返回在最上面的物体。

此时，UI和3D物体同时响应了点击事件。

判断当前投射物体是不是UI

按照上面的代码，使用Physics Raycaster应该能解决UI和3D物体重叠的问题，但是现实游戏中3D物体是需要响应左键右键的，比如右键点击场景空白处，3D物体需要移动到目的地，而如果空白处上方有一个UI，3D物体则不移动。我们需要判断当前点击的物体是不是UI。

为了演示，我们给场景中的3D方块添加ClickMouse脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;

public class ClickMouse : MonoBehaviour
{
    private int mColorIdx;
    private MeshRenderer mRenderer;
    private GraphicRaycaster mRaycaster;
    void Start()
    {
        mColorIdx = 0;
        mRenderer = GetComponent<MeshRenderer>();
        mRaycaster = FindObjectOfType<GraphicRaycaster>();
    }

    void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            ChangeMatColor();
        }
    }
    void ChangeMatColor()
    {
        if (mColorIdx == 0)
        {
            mRenderer.material.SetColor("_Color", Color.black);
        }
        else
        {
            mRenderer.material.SetColor("_Color", Color.white);
        }
        mColorIdx = mColorIdx == 0 ? 1 : 0;
    }
}

此时我们不管按什么地方，这个物体都会变色。

修改ClickMouse脚本

这时我们自定义一个PointerEventData，把当前鼠标位置传进去，看看是不是有UI

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void Update()
{
    if (Input.GetMouseButtonDown(0) && !IsUI())
    {
        ChangeMatColor();
    }
}

private bool IsUI()
{
    PointerEventData eventData = new PointerEventData(EventSystem.current);
    eventData.pressPosition = Input.mousePosition;//这里的坐标是否需要转换待定
    eventData.position = Input.mousePosition;

    List<RaycastResult> results = new List<RaycastResult>();
    mRaycaster.Raycast(eventData, results);
    return results.Count > 0;
}

此时如果我们点击UI，UI响应而3D物体不变色了
