不使用3D摄像机和Render Texture，而是直接自定义一个可以实现3D轮转的组件。
新建Scene命名为RotationDiagram，在Scripts文件夹内新建同名文件夹，并在其中新建RotationDiagram2D脚本。
我们的思路是，在代码中创建item的模板（而不是使用prefab加载），控制item模板的轮转来实现效果，所以还要再在RotationDiagram文件夹内新建RotationDiagramItem脚本。
创建Item模板
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| using UnityEngine;
using UnityEngine.UI;
public class RotationDiagramItem : MonoBehaviour
{
private Image mImage;
private Image MyImage
{
get
{
if(mImage == null)
mImage = GetComponent<Image>();
return mImage;
}
}
public void SetParent(Transform parent)
{
gameObject.transform.SetParent(parent);
}
public void SetSprite(Sprite sprite)
{
MyImage.sprite = sprite;
}
}
|
修改RotationDiagram2D脚本
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
public class RotationDiagram2D : MonoBehaviour
{
public Vector2 ItemSize;
public Sprite[] ItemSprites;
private List<RotationDiagramItem> mItems;
void Start()
{
mItems = new List<RotationDiagramItem>();
CreateItem();
}
private GameObject CreateTemplate()
{
GameObject item = new GameObject("Template");
item.AddComponent<RectTransform>().sizeDelta = ItemSize;
item.AddComponent<Image>();
item.AddComponent<RotationDiagramItem>();
return item;
}
private void CreateItem()
{
GameObject template = CreateTemplate();
RotationDiagramItem itemTemp = null;
foreach (Sprite sprite in ItemSprites)
{
itemTemp = Instantiate(template).GetComponent<RotationDiagramItem>();
itemTemp.SetParent(transform);
itemTemp.SetSprite(sprite);
mItems.Add(itemTemp);
}
Destroy(template);
}
}
|
实现伪3D旋转
数据结构
我们并不使用真实的3D排列，而是通过不同缩放比例的方式实现伪3D的效果。每个Item都只需要自己x方向的坐标信息和Scale信息就能实现横向的伪3D效果。
在RotationDiagram2D外添加ItemPosData结构体
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| {
private List<ItemPosData> mPosData;
void Start()
{
mItems = new List<RotationDiagramItem>();
mPosData = new List<ItemPosData>();
CreateItem();
}
}
public struct ItemPosData
{
public float X;
public float Scale;
}
|

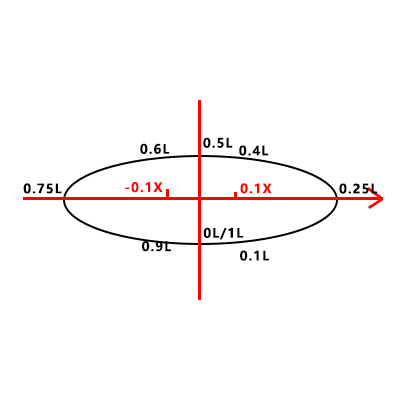

一维数据模仿椭圆的原理
我们假设椭圆的周长为L，某个Item在椭圆上的位置比例（xL）和Item在X轴向上的位置比例（xX）的关系为：
- 在0L~0.25L范围内：（xL）的系数直接表示X轴向上的位置比例（xX）
- 在0.25L~0.5L范围内：（0.5L - xL）的系数表示X轴向上的位置比例（xX）
- 在0.5L~0.75L范围内：（0.5L - xL）的系数表示X轴向上的位置比例（-xX）
- 在0.75L~1L范围内：（xL - 1L）的系数表示X轴向上的位置比例（-xX）
椭圆的周长L = （item的宽度 + item的间隔）* item的总数
获取X轴的位置
在RotationDiagram2D添加GetX方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
|
private float GetX(float ratio, float length)
{
if(ratio > 1 || ratio < 0)
{
Debug.LogError("占用椭圆周长的比例必须是0~1的值");
return 0f;
}
if(ratio >= 0f && ratio < 0.25f)
{
return length * ratio;
}
else if (ratio >= 0.25f && ratio < 0.75f)
{
return length * (0.5f - ratio);
}
else
{
return length * (ratio - 1f);
}
}
|
获取对应位置的缩放
我们求缩放时，先定义缩放最小值和缩放最大值，设缩放最大值和缩放最小值的差值为H，由于椭圆在前方最大在后方最小，设椭圆的周长为L，那么我们可以求出每个“单位”缩放变换值：H/0.5L。由于这里设L为1，所以“单位”缩放值为H/0.5
这样在0L~0.5L范围内，Item按照在椭圆周长上的比例r，缩放值就是（1-r）* H/0.5
在0.5L~1L范围内，Item按照在椭圆周长上的比例r，缩放值就是r * H / 0.5
在RotationDiagram2D添加GetScaleTimes方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| public float ScaleTimesMin;
public float ScaleTimesMax;
private float GetScaleTimes(float ratio,float max,float min)
{
if (ratio > 1 || ratio < 0)
{
Debug.LogError("占用椭圆周长的比例必须是0~1的值");
return 0f;
}
float scaleOffset = (max - min) / 0.5f;
if (ratio < 0.5f)
{
return max - (scaleOffset * ratio);
}
else
{
return max - scaleOffset * (1- ratio);
}
}
|
最终计算
在RotationDiagram2D添加GetScaleTimes和SetItemData方法，用来计算椭圆总长度和设置Item等
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| public float Offset;
void Start()
{
CalculateData();
SetItemData();
}
private void CalculateData()
{
float len = (ItemSize.x + Offset) * mItems.Count;
float ratioOffet = 1f/mItems.Count;
float ratio = 0;
for (int i = 0; i < mItems.Count; i++)
{
ItemPosData data = new ItemPosData();
data.X = GetX(ratio, len);
data.Scale = GetScaleTimes(ratio, ScaleTimesMax, ScaleTimesMin);
ratio += ratioOffet;
mPosData.Add(data);
}
}
private void SetItemData()
{
for (int i = 0; i < mPosData.Count; i++)
{
mItems[i].SetPosData(mPosData[i]);
}
}
|
修改RotationDiagramItem
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| using UnityEngine;
using UnityEngine.UI;
public class RotationDiagramItem : MonoBehaviour
{
private RectTransform mRect;
private RectTransform MyRect
{
get
{
if (mRect == null)
mRect = GetComponent<RectTransform>();
return mRect;
}
}
}
public void SetPosData(ItemPosData itemPosData)
{
MyRect.anchoredPosition = Vector2.right * itemPosData.X;
MyRect.localScale = Vector3.one * itemPosData.Scale;
}
}
|
实现层级排列
我们创建的Item，需要改变层级来实现中间的最前面的遮挡最后面的效果。
我们可以给Item挂载Canvas组件并且勾选“Override Order”来设定每个Item的渲染层级，但是添加Canvas组件会影响合批和DrawCall，所以我们需要在代码中修改Item的自然层级。
首先我们修改ItemPosData，把它从struct改为class，然后再添加Order字段
1
2
3
4
5
6
| public class ItemPosData
{
public float X;
public float Scale;
public int Order;
}
|
改为class是因为Order字段在后面我们会在mPosData这个列表里使用索引给它赋值，如果是struct，值类型不能修改。
注意ItemPosData这个中间类代表的意义，它缓存了我们“模拟”的椭圆图形的每个Item的X坐标、缩放值和排序位置
然后我们再添加ItemData结构体
1
2
3
4
5
6
7
8
|
public struct ItemData
{
public int PosId;
public int OrderId;
}
|
PosId指的是在“椭圆”上每一个Item的Id，它按照我们生成的顺序赋值，也就是椭圆上逆时针方向从前到后。
OrderId暂时用不到
修改RotationDiagramItem，添加PosId字段，并修改SetPosData方法
1
2
3
4
5
6
7
8
9
10
11
| public class RotationDiagramItem : MonoBehaviour
{
public int PosId;
public void SetPosData(ItemPosData itemPosData)
{
MyRect.anchoredPosition = Vector2.right * itemPosData.X;
MyRect.localScale = Vector3.one * itemPosData.Scale;
transform.SetSiblingIndex(itemPosData.Order);
}
}
|
修改CalculateData方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| private void CalculateData()
{
List<ItemData> itemDatas = new List<ItemData>();
float len = (ItemSize.x + Offset) * mItems.Count;
float ratioOffet = 1f/mItems.Count;
float ratio = 0;
for (int i = 0; i < mItems.Count; i++)
{
ItemData itemData = new ItemData();
itemData.PosId = i;
itemDatas.Add(itemData);
mItems[i].PosId = i;
ItemPosData data = new ItemPosData();
data.X = GetX(ratio, len);
data.Scale = GetScaleTimes(ratio, ScaleTimesMax, ScaleTimesMin);
ratio += ratioOffet;
mPosData.Add(data);
}
itemDatas.Sort((item1, item2) =>
{
return mPosData[item1.PosId].Scale.CompareTo(mPosData[item2.PosId].Scale);
});
for (int i = 0; i < itemDatas.Count; i++)
{
mPosData[itemDatas[i].PosId].Order = i;
}
}
|
实现卡片拖动
实现卡片拖动的逻辑是：当指针点击item并左右移动时，卡片不做出反应，我们计算指针的偏移，确定是往左还是往右移动了，只有当指针松开时，才进行卡片的转换。
修改RotationDiagramItem，添加mOffsetX变量，用来记录指针偏移量的总和，从而确定是向左还是向右，添加mMoveAction变量，用来发布指针松开的事件。并添加几个方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| using UnityEngine.EventSystems;
public class RotationDiagramItem : MonoBehaviour, IDragHandler, IEndDragHandler
{
public int PosId;
private Image mImage;
private float mOffsetX;
private System.Action<float> mMoveAction;
public void OnDrag(PointerEventData eventData)
{
mOffsetX += eventData.delta.x;
}
public void OnEndDrag(PointerEventData eventData)
{
mMoveAction.Invoke(mOffsetX);
mOffsetX = 0f;
}
public void AddMoveListener(System.Action<float> onMove)
{
mMoveAction = onMove;
}
public void ChangePosId(int symbol, int totalItemNum)
{
int id = PosId;
id += symbol;
if (id < 0)
{
id += totalItemNum;
}
PosId = id % totalItemNum;
}
}
|
重点使用eventData.delta来记录指针的偏移量。
使用ChangePosId方法来改变当前Item的PosId。其中symbol形参代表偏移量，因为一次只能移动一个item，所以symbol传过来的值只有1或-1；totalItemNum指的就是当前的Item总数。当当前的PosId是0时，如果传进来的symbol是-1就会超出数组下标，所以我们做个判断。当当前的PosId是最大时，如果传进来的symbol是1也会超出数组下标，所以我们最终取余。
修改RotationDiagram2D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| private void CreateItem()
{
GameObject template = CreateTemplate();
RotationDiagramItem itemTemp = null;
foreach (Sprite sprite in ItemSprites)
{
itemTemp = Instantiate(template).GetComponent<RotationDiagramItem>();
itemTemp.SetParent(transform);
itemTemp.SetSprite(sprite);
itemTemp.AddMoveListener(Change);
mItems.Add(itemTemp);
}
Destroy(template);
}
private void Change(float offsetX)
{
int symbol = offsetX > 0 ? 1 : -1;
Change(symbol);
}
private void Change(int sym)
{
foreach (var item in mItems)
{
item.ChangePosId(sym,mItems.Count);
}
for (int i = 0; i < mPosData.Count; i++)
{
var item = mItems[i];
item.SetPosData(mPosData[item.PosId]);
}
}
|
由于每个item应该的X、Scale、Order都缓存在了mPosData列表里，只要我们更新了每个item的PosId，之后按照PosId更新每个Item的属性即可。
实现转换动画
使用Dotween，改变RotationDiagramItem的SetPosData方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| using DG.Tweening;
public class RotationDiagramItem : MonoBehaviour, IDragHandler, IEndDragHandler
{
private float mAniTime = 1;
public void SetPosData(ItemPosData itemPosData)
{
MyRect.DOAnchorPos(Vector2.right * itemPosData.X,mAniTime);
MyRect.DOScale(Vector3.one * itemPosData.Scale, mAniTime);
transform.SetSiblingIndex(itemPosData.Order);
}
}
|
此时拖动Item，向右拖时会发生层级问题，这是因为我们的Item层级会在松开指针的一瞬间更新，所以我们添加一个协程，让层级在动画中途更新，来解决穿帮问题。
1
2
3
4
5
6
7
8
9
10
11
12
13
| public void SetPosData(ItemPosData itemPosData)
{
MyRect.DOAnchorPos(Vector2.right * itemPosData.X,mAniTime);
MyRect.DOScale(Vector3.one * itemPosData.Scale, mAniTime);
StartCoroutine(Wait(itemPosData));
}
private IEnumerator Wait(ItemPosData itemPosData)
{
yield return new WaitForSeconds(mAniTime * 0.5f);
transform.SetSiblingIndex(itemPosData.Order);
}
|
