什么是Matcap？Matcap实际上是Material Capture的缩写，即材质捕捉。实际上，这是一种离线渲染方案。类似光照烘焙，将光照或者其它更复杂环境下的渲染数据存储到一张2D贴图上， 再从这张2D贴图进行采样进行实时渲染。
Matcap是一种在观察空间下使用单位法线采样单位球的离线渲染算法。
- 为什么是观察空间？因为观察空间下，相机变化就可以看到不同的渲染结果。
- 为什么使用法线去采样？法线是描述表面朝向的向量，与渲染结果强相关，法线跟物体的曲率强相关等，因此这种算法经常用于雕刻上。
Matcap的特点总结如下：
- 使用观察空间下的法线向量采样2D贴图，作为光照和反射结果。
- 在缺乏光照烘焙的环境下，可以一定程度上替代或者模拟光图。
- 但是，Matcap代表的2D贴图不局限于光照信息，也可以理解为某种环境下的最终渲染结果。
- 由于是离线方案，因此计算非常廉价，很适合低端机器或者特定场合下使用。
个人理解：一般情况下，一个模型的法线向量描述模型表面的朝向关系，在世界空间下，是不变的，但是我们把它转换到观察空间下之后，这个模型的表面信息会随着摄像机变化，我们再在世界空间下观察模型，会发现它的法线信息固定在摄像机观察面上，我们使用这个信息来作为uv，去采样一张贴图，会让这个贴图贴着物体表面，不仅会跟着物体表面发生变形，而且还一直冲着摄像机，但是需要注意，合格的贴图理想情况下必须是一张圆形贴图，并且四周没有缝隙
Matcap库
https://github.com/nidorx/matcaps
如何取样
把法线转换到观察空间，然后再将法线偏移到[0,1]的范围内，然后取xy分量作为uv，对matcap纹理进行采样。法线是方向向量，每个维度的取值范围是[-1,1]，所以需要偏移到[0,1]的范围内，符合uv规范，法线转换到观察空间后z分量始终垂直于摄像机观察方向，所以取xy分量。
ASE实现MatCap
在ASE中，使用World Normal节点获取当前模型的世界空间下的法线，再使用View Matrix节点获取到从世界空间到观察空间的矩阵，相乘后就会得到观察空间下的法线，再使用Swizzle节点取得xy二维，参考上面的进行数据偏移得到的uv再进行采样即可。
缺点
应用MatCap的对象移动到摄像机边缘时，侧面的贴图会出现投射穿帮。
NDotV
前面两节，我们的边缘光的核心原理就是NDotV（世界法线和摄像机向量），但是使用NDotV除了可以实现边缘光，还可以像上面一样，让NDotV的结果来影响uv，从而采样一张Ramp图投射到模型上。

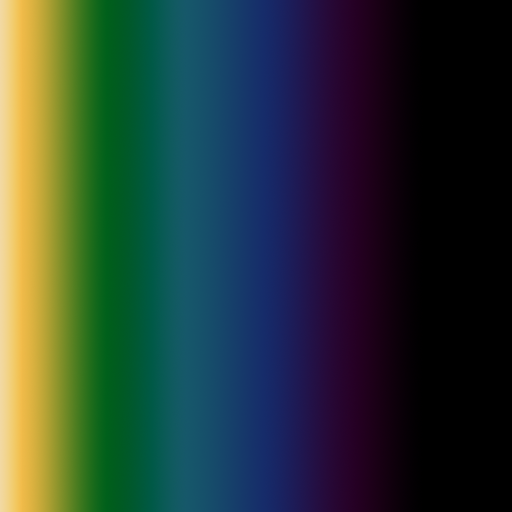

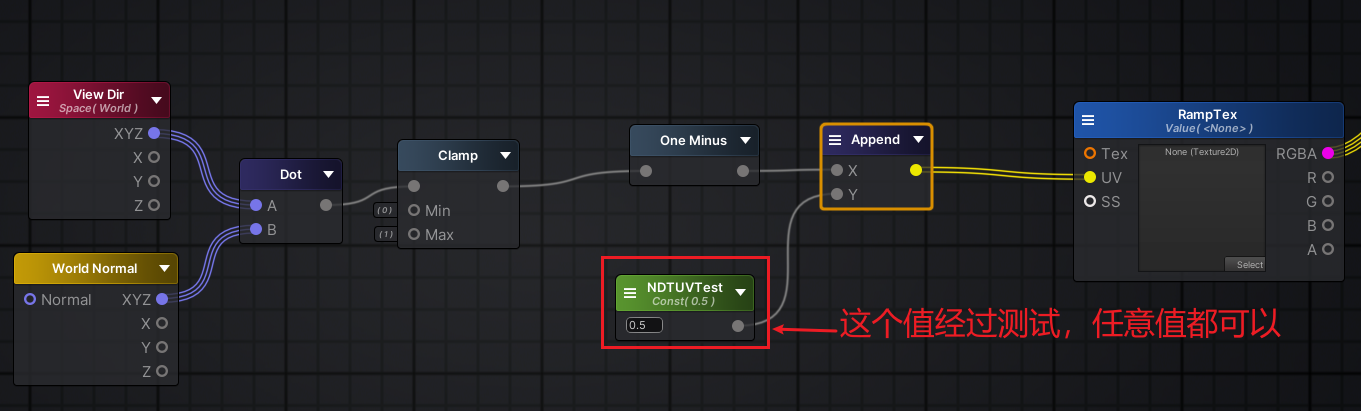

在ASE中，NDotV算出来的是一维结果，我们使用Append转化为二维，y值使用任意值都不影响uv采样，这是因为我们的渐变贴图是这样的：
可以见到从左到右的渐变，y值取任意值颜色都相等，影响不了uv最后的结果，uv结果主要由x值决定，x值由NDotV的结果决定。需要注意的是，这中Ramp贴图需要在导入设置中将Wrap Mode改为Clamp

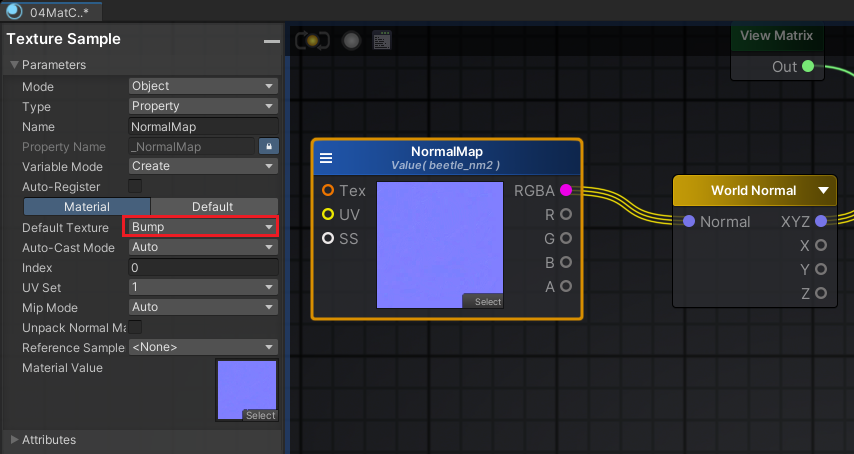

ASE采样Normal贴图
薄膜干涉天牛最终代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Shader "KerryTA/ASE/04MatCapShaderCode"
{
Properties
{
_Diffuse ("Diffuse", 2D) = "white" {}
_MatCapTex("MatCapTex", 2D) = "black" {}
_MatCapIntensity("MatCapIntensity", Float) = 5.0
_MatCapAddTex("MatCapAddTex", 2D) = "white" {}
_MatCapAddIntensity("MatCapAddIntensity", Float) = 0.5
_RampTex("RampTex", 2D) = "black" {}
}
SubShader
{
Tags { "RenderType"="Opaque" }
LOD 100
Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
struct appdata
{
float4 vertex : POSITION;
float2 texcoord : TEXCOORD0;
float3 normal : NORMAL;
};
struct v2f
{
float2 uv : TEXCOORD0;
float4 pos : SV_POSITION;
float3 pos_world : TEXCOORD1;
float3 normal_world : TEXCOORD2;
};
sampler2D _Diffuse;
float4 _Diffuse_ST;
sampler2D _MatCapTex;
float _MatCapIntensity;
sampler2D _MatCapAddTex;
float _MatCapAddIntensity;
sampler2D _RampTex;
v2f vert (appdata v)
{
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = TRANSFORM_TEX(v.texcoord, _Diffuse);
float3 pos_world = mul(unity_ObjectToWorld,v.vertex).xyz;
o.pos_world = pos_world;
o.normal_world = normalize(mul(float4(v.normal,0.0), unity_WorldToObject).xyz);
return o;
}
fixed4 frag (v2f i) : SV_Target
{
half3 normal_world = normalize(i.normal_world);
half3 view_world = normalize(_WorldSpaceCameraPos - i.pos_world);
half NdotV = saturate(dot(normal_world, view_world));
half2 NdotV_uv = half2(1-NdotV,0.5);
half2 matcap_uv = mul(UNITY_MATRIX_V, half4(normal_world,0.0)).xy;
matcap_uv = matcap_uv * 0.5 + 0.5;
half4 matcap_color = tex2D(_MatCapTex, matcap_uv) * _MatCapIntensity;
half4 matcapadd_color = tex2D(_MatCapAddTex, matcap_uv) * _MatCapAddIntensity;
half4 diffuse_color = tex2D(_Diffuse, i.uv);
half4 ramp_color = tex2D(_RampTex, NdotV_uv);
half4 final_color = diffuse_color * matcap_color * ramp_color + matcapadd_color;
return final_color;
}
ENDCG
}
}
}
|
