实时阴影ShadowMap

实时阴影的计算：

ShadowMap：传统实时阴影

我们假设场景中只有一个主光源平行光，我们假设在这个光源架设一个摄像机，顺着光的方向，这时会采集到一张“光源相机”的深度图，这个图就是ShadowMap。场景中的普通摄像机观察到的每一个片元，都会计算它在“光源相机”中的深度（Unity会提供一个unity_WorldToShadow的矩阵），如果当前片元的深度比ShadowMap的深度要小，那么说明当前片元能被光照亮。

打开Project Settings——Quality，从最下面的Shadows中将Shadow Distance改为15，Shadow Cascades关闭。然后进入Project Settings——Graphic，将High(Tier 3)的Use Defaults取消勾选，再将里面的Cascaded Shadows取消勾选。

然后我们使用下面阴影内置函数一，就能实现最基础的实时阴影。

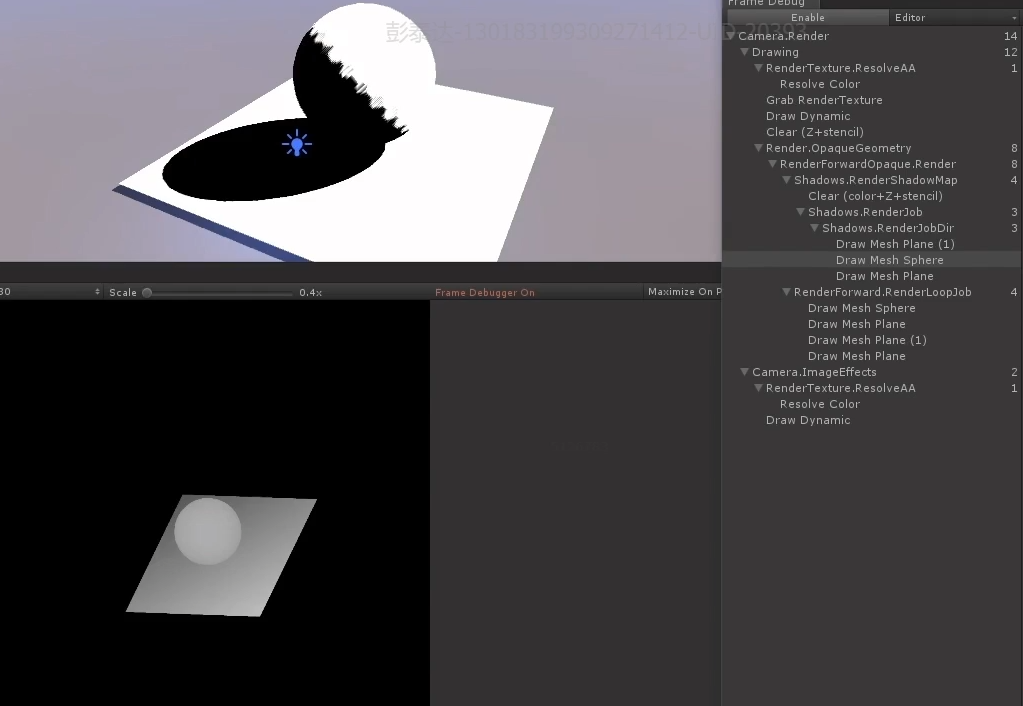

此时打开Frame Debugger，选择到Shadows.RenderShadowMap展开看到里面的Shadows.RenderJob，就能观察到当前场景每个物体的Shadow Map了。此时如果我们修改Project Settings——Quality里面的Shadow Distance，会法线这个参数其实控制的就是当前物体到“光源相机”的距离，对应的Shadow Map也会被缩放。

ShadowMap

在Frame Debugger中可以看到，每一个模型的ShadowMap其实都是在SHADOWCASTER这个Pass中计算的，如果我们需要自定义阴影（自定义半透明阴影），也需要在这个Pass中计算。

Screen Space ShadowMap

Screen Space ShadowMap在传统实时阴影的基础上，模仿联级阴影做了一些改进。

想要实现屏幕空间ShadowMap，先按照上面传统实时阴影设置场景，然后再进入Project Settings——Graphic，将High(Tier 3)的Use Defaults勾选上，此时我们打开Frame Debugger，会发现多了UpdateDepthTexture这一步，这一步就会先渲染屏幕空间的深度图，接下来依然会在Shadows.RenderShadowMap里面渲染各个模型的Shadow Map，只不过接下来，有RenderForwardOpaque.CollectShadow这一步，它将屏幕空间的深度图和ShadowMap结合了起来，经过这一步，我们能将屏幕空间的全阴影计算完毕，最后渲染时只需要读取这一张结合后的图即可。

深一些来讲就是，通过屏幕空间深度图，我们不仅能展现每个片元的深度，还能还原每个片元的世界坐标，这个坐标通过unity_WorldToShadow矩阵，得到在“光源相机”的深度，从而得到屏幕空间的全阴影。

联级阴影（CSM）Cascaded Shadow Mapping

CSM在传统实时阴影的基础上，根据视锥体生成多张ShadowMap，优化性能。

按照上面的Screen Space ShadowMap设置场景，然后再在Project Settings——Quality中将Shadow Cascades设为Four Cascades

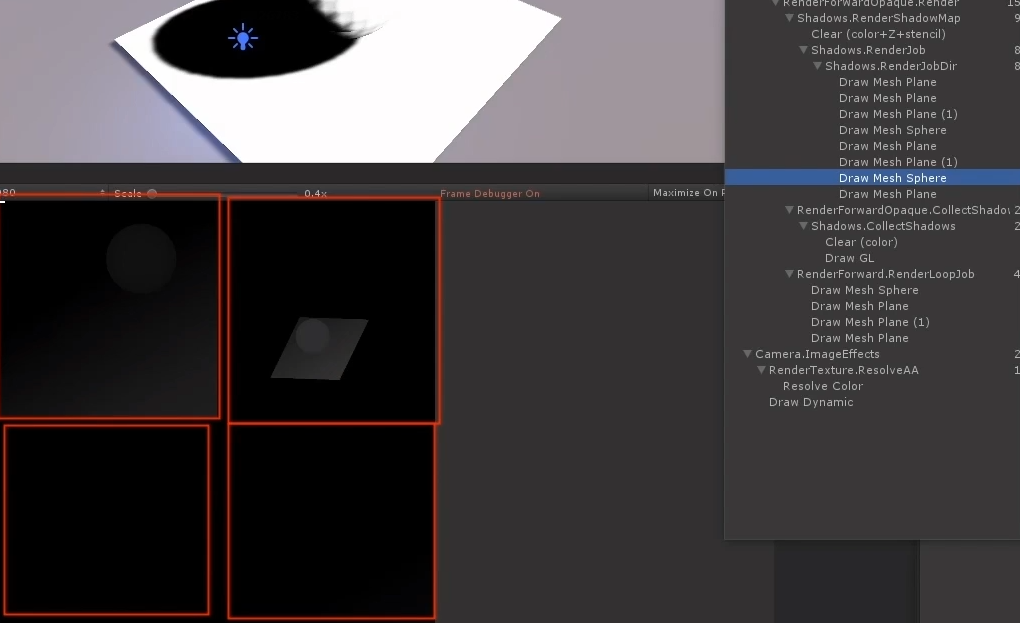

打开Frame Debugger，在Shadows.RenderShadowMap中我们可以发现每个模型的ShadowMap有四种

四种ShadowMap

我们可以在Scene窗口中选择Shade Mode为Shadow Cascade，能够看到在视锥体内分成了四块区域（距离模型过远时可能看不见四块区域），根据距离的远近区分了ShadeMap，所以会出现四种ShadowMap，这样能够在屏幕空间ShadowMap的基础上进一步节省性能。

阴影相关内置函数

函数 说明
SHADOW_COORDS(3)
TRANSFER_SHADOW(o)
SHADOW_ATTENUATION(i);		 只计算实时阴影
LIGHTING_COORDS(3,4)
TRANSFER_VERTEX_TO_FRAGMENT(o);
LIGHT_ATTENUATION(i)		 处理投影、而且帮你判断灯光类型、从而算出光照的衰减范围、cookies等
UNITY_SHADOW_COORDS(2)
UNITY_TRANSFER_SHADOW(o, v.uv1);
UNITY_LIGHT_ATTENUATION(atten,i,s.posWorld);		 计算投影、处理实时投影和静态投影的混合、光照范围和衰减、cookies等
ShadowCaster 这是一个Pass，想要使用ShadowMap渲染阴影必须要这个Pass，不写的话可以直接使用Fallback "Diffuse"，会自动补全。

函数一的使用

SHADOW_COORDS(3)放在v2f构造体内，括号内的是空闲的Texcoord编号。注意没有分号

TRANSFER_SHADOW(o)放在vert方法体内。注意没有分号

SHADOW_ATTENUATION(i);放在frag方法体内。

在最后加上Fallback "Diffuse"，注意和SubShader同级。

如果想要应用阴影，我们需要将阴影和diffuse颜色进行混合，这里的混合是让阴影和NdotL的结果取最小值。

1
2
half diff_term = min(shadow, max(0.0, dot(normal_dir, light_dir)));
half3 diffuse_color = diff_term * _LightColor0.xyz * base_color.xyz;//_LightColor0表示主光源的颜色

同时，我们也需要让高光也乘diff_term，防止出现在暗部不受光的地方会出现高光的错误。

1
half3 spec_color = pow(max(0.0, NdotH),_Shininess) * diff_term * _LightColor0.xyz * _SpecIntensity * spec_mask.rgb;

ForwardBase Pass

经过一番更改后，我们目前的ForwardBase Pass如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
Pass
{
    Tags {"LightMode" = "ForwardBase"} //在Pass内再添加一个Tag，说明这个是ForwardBasePass
    CGPROGRAM
    #pragma vertex vert
    #pragma fragment frag
    #pragma multi_compile_fwdbase
    #include "UnityCG.cginc"
    #include "AutoLight.cginc"

    struct appdata
    {
        float4 vertex : POSITION;
        float2 texcoord : TEXCOORD0;
        float3 normal : NORMAL;
        float4 tangent : TANGENT;
    };

    struct v2f
    {
        float4 pos : SV_POSITION;
        float2 uv : TEXCOORD0;
        float3 normal_dir : TEXCOORD1;//世界空间法线
        float3 tangent_dir : TEXCOORD3;//世界空间切线
        float3 binormal_dir : TEXCOORD4;//世界空间副法线
        float3 pos_world : TEXCOORD2;//世界空间顶点，用来在片元Shader中计算视线方向
        SHADOW_COORDS(5)
    };

    sampler2D _MainTex;
    float4 _MainTex_ST;
    sampler2D _AOMap;
    sampler2D _SpecMask;//高光遮罩贴图
    sampler2D _NormalMap;
    sampler2D _ParallaxMap;//视差偏移贴图
    float _Parallax;

    float4 _LightColor0;//定义后才能获取到主光源的颜色
    float _Shininess;//控制高光的范围
    float _SpecIntensity;//控制高光的强度
    float _NormalIntensity;

    float3 ACESFilm(float3 x)
    {
        float a = 2.51f;
        float b = 0.03f;
        float c = 2.43f;
        float d = 0.59f;
        float e = 0.14f;
        return saturate((x*(a*x + b)) / (x*(c*x + d) + e));
    }

    v2f vert (appdata v)
    {
        v2f o;
        o.pos = UnityObjectToClipPos(v.vertex);
        o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
        o.normal_dir = normalize(mul(float4(v.normal,0.0), unity_WorldToObject).xyz);
        o.tangent_dir = normalize(mul(unity_ObjectToWorld, float4(v.tangent.xyz, 0.0)).xyz);
        o.binormal_dir = normalize(cross(o.normal_dir, o.tangent_dir)) * v.tangent.w;//使用tangent.w来解决不同平台次法线的翻转问题
        o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
        TRANSFER_SHADOW(o)
        return o;
    }

    half4 frag (v2f i) : SV_Target
    {
        half3 view_dir = normalize(_WorldSpaceCameraPos.xyz - i.pos_world);
        //计算TBN切线空间矩阵
        half3 normal_dir = normalize(i.normal_dir);
        half3 tangent_dir = normalize(i.tangent_dir);
        half3 binormal_dir = normalize(i.binormal_dir);
        float3x3 TBN = float3x3(tangent_dir, binormal_dir, normal_dir);
        //应用视差贴图
        half3 view_tangentspace = normalize(mul(TBN, view_dir));

        half2 uv_parallax = i.uv;
        for(int j = 0; j < 10; j++)
        {
            half height = tex2D(_ParallaxMap, uv_parallax);
            uv_parallax = uv_parallax - (0.7 - height) * (view_tangentspace.xy / view_tangentspace.z + 0.42) * _Parallax * 0.01;
        }

        half4 base_color = tex2D(_MainTex, uv_parallax);
        //将基础色从gamma空间转换到线性空间，为了在ACES色调映射中得到更好的效果
        base_color = pow(base_color,2.2);
        half4 ao_color = tex2D(_AOMap, uv_parallax);
        half4 spec_mask = tex2D(_SpecMask, uv_parallax);
        half4 normal_map = tex2D(_NormalMap, uv_parallax);
        half3 normal_data = UnpackNormal(normal_map);//xyz分别记载了世界空间下当前像素切线、副法线、法线的偏移量
        normal_data.xy = normal_data.xy * _NormalIntensity;

        //应用法线贴图，注意要右乘TBN矩阵
        normal_dir = normalize(mul(normal_data, TBN));
        //将从法线贴图中获取到的normal_data应用到normal_dir中，下面是一个方便理解的算式
        //normal_dir = normalize(tangent_dir * normal_data.x * _NormalIntensity + binormal_dir * normal_data.y * _NormalIntensity + normal_dir * normal_data.z);
        //获取阴影
        half shadow = SHADOW_ATTENUATION(i);

        //获取世界主光源的方向，这里正好是指向光源的
        half3 light_dir = normalize(_WorldSpaceLightPos0.xyz);
        half diff_term = min(shadow, max(0.0, dot(normal_dir, light_dir)));
        half3 diffuse_color = diff_term * _LightColor0.xyz * base_color.xyz;//_LightColor0表示主光源的颜色

        //使用内部提供的reflect函数求反射光的方向，用于计算高光,记住这里使用负的light_dir
        //half3 reflect_dir = reflect(-light_dir, normal_dir);
        //half RDotV = dot(view_dir, reflect_dir);

        //求Blin-Phong的半角向量
        half3 half_dir = normalize(light_dir + view_dir);
        half NdotH = dot(normal_dir, half_dir);

        half3 spec_color = pow(max(0.0, NdotH),_Shininess) * diff_term * _LightColor0.xyz * _SpecIntensity * spec_mask.rgb;

        //使用Unity提供的参数获取环境光
        half3 ambient_color = UNITY_LIGHTMODEL_AMBIENT.rgb * base_color.rgb;
        half3 final_color = (diffuse_color + spec_color + ambient_color) * ao_color;//AO贴图和最终结果乘算
        half3 tone_color = ACESFilm(final_color);
        //将计算结果转换到gamma空间
        tone_color = pow(tone_color,1.0/2.2);
        return half4(tone_color, 1.0);
    }
    ENDCG
}

ForwardAdd Pass

ForwardAdd Pass和ForwardBase Pass相比，修改了几个地方，并且使用了上面表格中第二套计算阴影的方式。同时，使用Lerp函数来判断_WorldSpaceLightPos0.w分量，从而区分平行光和点光，并且由于第二套阴影计算已经包含了灯光衰减，这里区分平行光和点光仅仅是为了计算漫反射。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Tags {"LightMode" = "ForwardAdd"}
Blend One One
#pragma multi_compile_fwdadd

    //...
struct v2f
{
    //...
    float3 pos_world : TEXCOORD2;//世界空间顶点，用来在片元Shader中计算视线方向
    LIGHTING_COORDS(5, 6)
};

//...

v2f vert (appdata v)
{
    v2f o;
    //...
    o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
    TRANSFER_VERTEX_TO_FRAGMENT(o)
    return o;
}
half4 frag (v2f i) : SV_Target
{

    half atten = LIGHT_ATTENUATION(i);//这里已经包含了灯光衰减和阴影信息

    half3 view_dir = normalize(_WorldSpaceCameraPos.xyz - i.pos_world);
    //...
    //获取世界主光源的方向，这里正好是指向光源的
	half3 light_dir_point = normalize(_WorldSpaceLightPos0.xyz - i.pos_world);
	half3 light_dir = normalize(_WorldSpaceLightPos0.xyz);
	light_dir = lerp(light_dir, light_dir_point, _WorldSpaceLightPos0.w);//_WorldSpaceLightPos0.w分量是1时，代表平行光，否则为0

    half diff_term = min(atten, max(0.0, dot(normal_dir, light_dir)));
    //...
	half3 final_color = (diffuse_color + spec_color) * ao_color;//去掉环境光和ACES色调映射以及线性空间的转换
	return half4(final_color, 1.0);
}

完整的ForwardAdd Pass

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
Pass
{
    Tags {"LightMode" = "ForwardAdd"}
    Blend One One
    CGPROGRAM
    #pragma vertex vert
    #pragma fragment frag
    #pragma multi_compile_fwdadd
    #include "UnityCG.cginc"
    #include "AutoLight.cginc"

    struct appdata
    {
        float4 vertex : POSITION;
        float2 texcoord : TEXCOORD0;
        float3 normal : NORMAL;
        float4 tangent : TANGENT;
    };

    struct v2f
    {
        float4 pos : SV_POSITION;
        float2 uv : TEXCOORD0;
        float3 normal_dir : TEXCOORD1;//世界空间法线
        float3 tangent_dir : TEXCOORD3;//世界空间切线
        float3 binormal_dir : TEXCOORD4;//世界空间副法线
        float3 pos_world : TEXCOORD2;//世界空间顶点，用来在片元Shader中计算视线方向
        LIGHTING_COORDS(5, 6)
    };

    sampler2D _MainTex;
    float4 _MainTex_ST;
    sampler2D _AOMap;
    sampler2D _SpecMask;//高光遮罩贴图
    sampler2D _NormalMap;
    sampler2D _ParallaxMap;//视差偏移贴图
    float _Parallax;

    float4 _LightColor0;//定义后才能获取到主光源的颜色
    float _Shininess;//控制高光的范围
    float _SpecIntensity;//控制高光的强度
    float _NormalIntensity;

    v2f vert (appdata v)
    {
        v2f o;
        o.pos = UnityObjectToClipPos(v.vertex);
        o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
        o.normal_dir = normalize(mul(float4(v.normal,0.0), unity_WorldToObject).xyz);
        o.tangent_dir = normalize(mul(unity_ObjectToWorld, float4(v.tangent.xyz, 0.0)).xyz);
        o.binormal_dir = normalize(cross(o.normal_dir, o.tangent_dir)) * v.tangent.w;//使用tangent.w来解决不同平台次法线的翻转问题
        o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
        TRANSFER_VERTEX_TO_FRAGMENT(o)
        return o;
    }

    half4 frag (v2f i) : SV_Target
    {

        half atten = LIGHT_ATTENUATION(i);

        half3 view_dir = normalize(_WorldSpaceCameraPos.xyz - i.pos_world);
        //计算TBN切线空间矩阵
        half3 normal_dir = normalize(i.normal_dir);
        half3 tangent_dir = normalize(i.tangent_dir);
        half3 binormal_dir = normalize(i.binormal_dir);
        float3x3 TBN = float3x3(tangent_dir, binormal_dir, normal_dir);
        //应用视差贴图
        half3 view_tangentspace = normalize(mul(TBN, view_dir));

        half2 uv_parallax = i.uv;
        for(int j = 0; j < 10; j++)
        {
            half height = tex2D(_ParallaxMap, uv_parallax);
            uv_parallax = uv_parallax - (0.7 - height) * (view_tangentspace.xy / view_tangentspace.z + 0.42) * _Parallax * 0.01;
        }

        half4 base_color = tex2D(_MainTex, uv_parallax);

        half4 ao_color = tex2D(_AOMap, uv_parallax);
        half4 spec_mask = tex2D(_SpecMask, uv_parallax);
        half4 normal_map = tex2D(_NormalMap, uv_parallax);
        half3 normal_data = UnpackNormal(normal_map);//xyz分别记载了世界空间下当前像素切线、副法线、法线的偏移量
        normal_data.xy = normal_data.xy * _NormalIntensity;

        //应用法线贴图，注意要右乘TBN矩阵
        normal_dir = normalize(mul(normal_data, TBN));

        //获取世界主光源的方向，这里正好是指向光源的
        half3 light_dir_point = normalize(_WorldSpaceLightPos0.xyz - i.pos_world);
        half3 light_dir = normalize(_WorldSpaceLightPos0.xyz);
        light_dir = lerp(light_dir, light_dir_point, _WorldSpaceLightPos0.w);//_WorldSpaceLightPos0.w分量是1时，代表平行光，否则为0

        half diff_term = min(atten, max(0.0, dot(normal_dir, light_dir)));
        half3 diffuse_color = diff_term * _LightColor0.xyz * base_color.xyz;//_LightColor0表示主光源的颜色

        half3 half_dir = normalize(light_dir + view_dir);
        half NdotH = dot(normal_dir, half_dir);

        half3 spec_color = pow(max(0.0, NdotH),_Shininess) * diff_term * _LightColor0.xyz * _SpecIntensity * spec_mask.rgb;

        half3 final_color = (diffuse_color + spec_color) * ao_color;//AO贴图和最终结果乘算
        return half4(final_color, 1.0);
    }
    ENDCG
}
