之前的Phong光照模型，计算都是直接光照。除此之外还有间接光照：

间接光漫反射：光照被二次反弹之后的漫反射
1. 烘焙Lightmap
2. 使用Light Probe，它用到了下面介绍的SH球谐光照
间接光镜面反射：光照被二次反弹之后的镜面反射
1. 使用Reflection Probe，它用到了下面介绍的环境贴图和IBL

本节和接下来两节介绍三种技术：

环境贴图：
1. 实现间接光镜面反射，和Refection Probe差不多
IBL基于图像的照明：基于环境贴图技术，在贴图的基础上通过一系列计算将环境贴图的光照信息提取出来。并将这些信息重新储存回环境贴图中。
1. 实现间接光镜面反射
2. 实现间接光漫反射

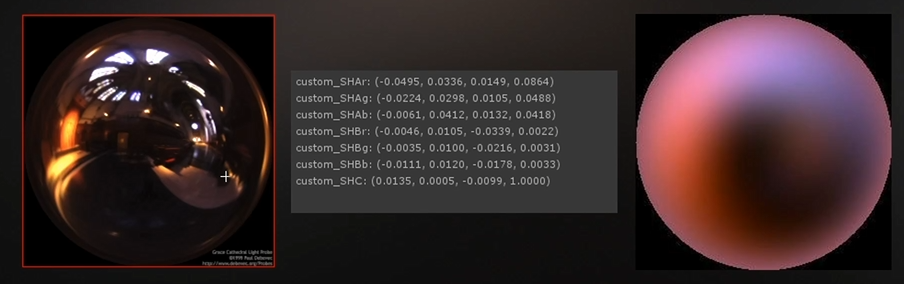

SH球谐光照：通过球谐函数提取一张贴图的漫反射信息，它不会生成一张新的贴图，而是生成一些球谐数据，计算更快。
2. 用来实现实现间接光漫反射

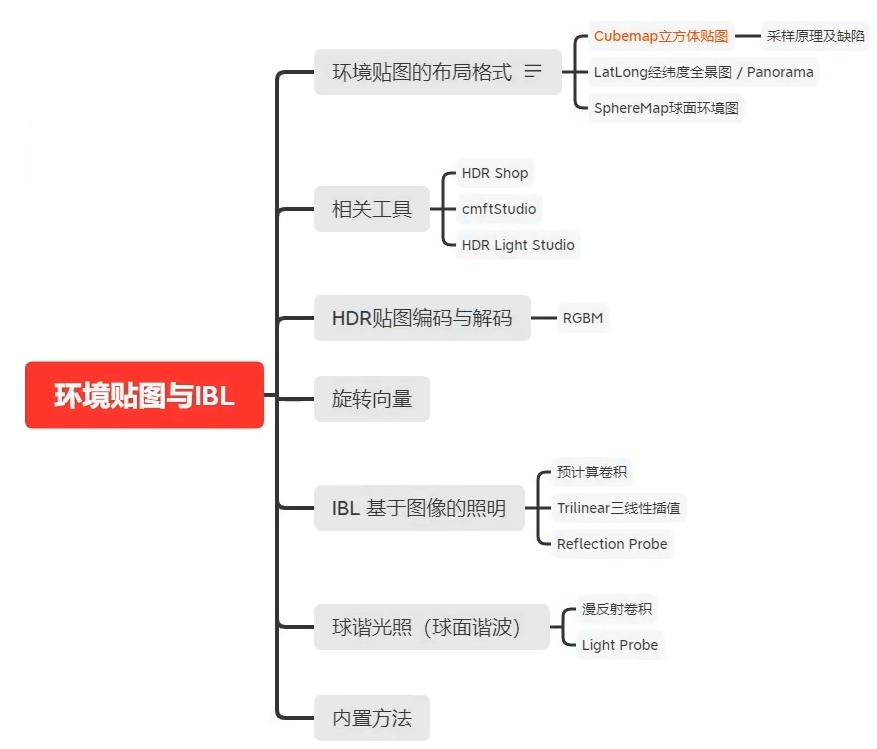

间接光照知识大纲

间接光照大纲

环境贴图

环境贴图有以下类型：

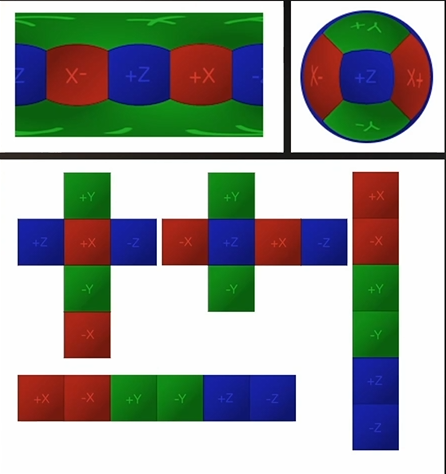

环境贴图类型

Cube贴图中：

+Z代表了Front，-Z代表了Back，-X代表了Left，+X代表了Right，-Y代表了Bottom，+Y代表了Top

其中包括了LatLong经纬度全景贴图/Panorama，SphereMap球面环境贴图，和Cubemap立方体贴图。

在Unity中，将任意格式的环境贴图的Texture Type从2D改为Cube，Unity会根据环境贴图的长宽比自动识别环境贴图类型并还原环境贴图。

通常情况下，使用Cubemap贴图更好一些，因为LatLong贴图和SphereMap贴图都有像素拉伸的区域，浪费空间而且会对渲染精度有影响。

立方体贴图格式转换和创建

使用HDRShop

打开HDRShop软件，将一张hdr后缀的LatLong经纬度全景图拖拽进软件中，然后点击图像——全景——全景转换，在弹出的窗口中将“源图像”的格式设置为Latitude/Longitude（经纬图），然后在”目标图像“中将格式设置为”Cubic Environment“

使用cmftStudio

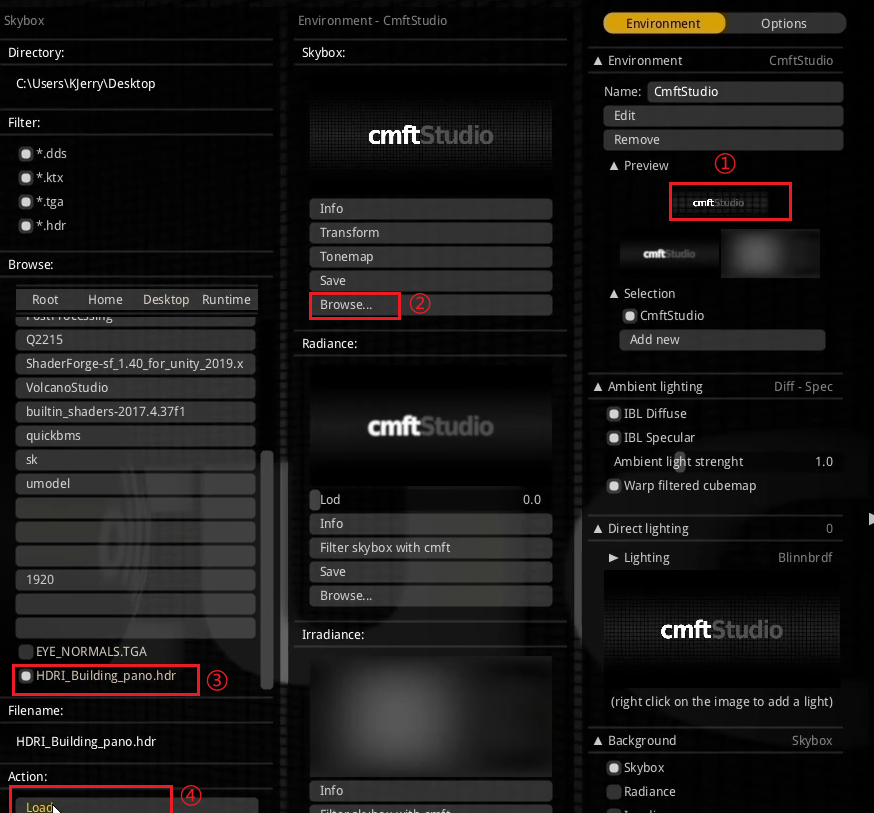

点击顺序

按上图1234的顺序加载全景HDR贴图。

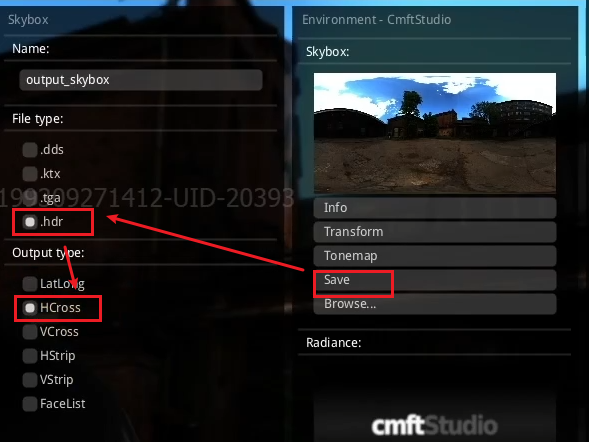

另存HDR贴图

按上图顺序另存HDR贴图格式。

使用HDRLightStudio

这个软件能够通过放置灯光而烘焙出HDR贴图。

采样立方体贴图

采样立方体

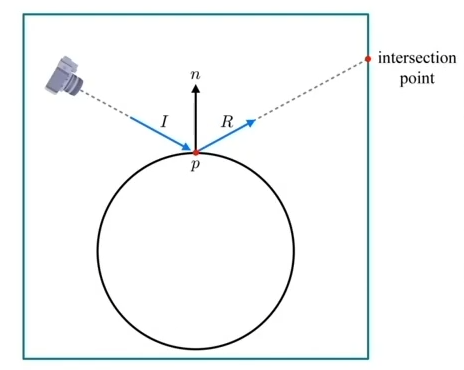

在上图中可以看出，立方体贴图的采样方式是，求摄像机到顶点的向量的反射向量，然后根据反射向量对立方体贴图进行相交检测并采样。

这种采样方式有局限性，如果是平面模型，会出现模型的面只采样立方体贴图一个点的情况，因为它们的法向量都是一致的。需要使用Local Reflection来解决。

Local Reflection在计算反射向量时，会根据起始点的位置进行偏移。从而解决上述问题。

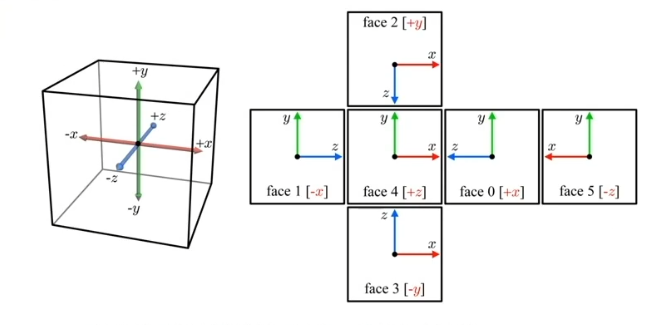

立方体坐标系

注意看上面的坐标系，+Z（Front）视角和坐标系的+Z方向是平行的，其余的六个面视角和对应的轴都平行。

立方体贴图采样方法

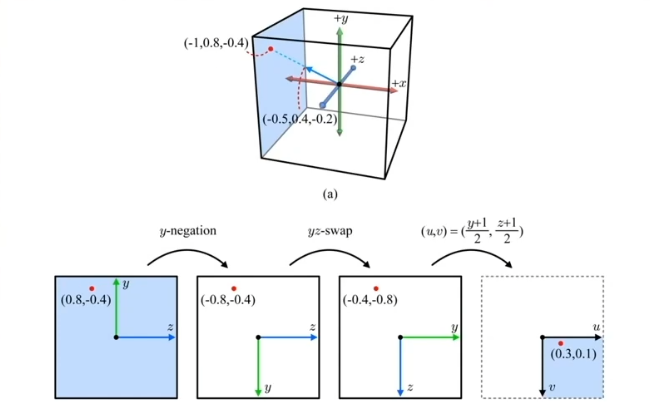

计算落点的过程是：

假设我们计算出来的反射向量是上图的(-0.5,0.4,-0.2)，这三个数中-0.5的绝对值最大，所以这个向量肯定落在-X平面上。

然后将-0.5归一化，将其中的系数和其余两个数相乘，就得到了（-1，0.8，-0.4），这就是在单位立方体上的落点坐标，

根据这个落点坐标，在进行一系列计算得到立方体贴图对应的uv坐标再采样颜色即可。这其中的计算包括y反向（DirectX中的uv坐标标准是左上为零点），yz交换，然后限制在（0,1)范围内。

Unity中声明和采样立方体贴图的方法是：

_CubeMap ("CubeMap", Cube) = "white" {}//属性声明方式

samplerCUBE _CubeMap;//Pass中的声明方式
float4 _CubeMap_HDR;//声明Unity在移动端解码HDR用的RGBM格式，这个命名也是约定好的

half4 color_cubemap = texCUBE(_Cubemap,reflect_dir);//计算出reflect_dir之后，计算反射颜色
color_cubemap.xyz = DecodeHDR(color_cubemap, _CubeMap_HDR);//移动端使用RGBM解码,确保能拿到HDR信息

HDR在移动端的问题

一般来讲，一个HDR的全景贴图的后缀是.exr，Unity导入它时，会将它编辑为RGB HDR Compressed BC6H 格式，这个格式在移动端并不支持读取，Unity提供了RGBM编码用来解决这个问题。

HDR贴图的后处理

如果我们的HDR贴图使用了其他的压缩格式（在贴图的导入设置中勾选Override for PC,Mac & Standalone，然后在Format中选择其他格式），会让Bloom和Color Gradient（ACES）后处理失效，因为其他的压缩格式会让HDR的亮度限制在0到1范围内。

环境贴图的旋转矩阵

如果想要旋转环境贴图，直观的做法就是旋转反射向量reflect_dir，让它沿着Y轴旋转，一个单位向量沿着Y轴旋转时，它的Y坐标不变，XZ坐标进行旋转。

这里我们要实现一个绕Y轴的旋转矩阵，也就是XZ平面的旋转矩阵。假设旋转的角度为θ，那么我们可以构造一个2x2矩阵

1 2	cosθ，-sinθ sinθ, cosθ

这种矩阵可以表示任意单轴的旋转，只要让其余两个轴左乘这个矩阵即可。例如这里让Y轴旋转，就让reflect_dir的XZ坐标左乘这个矩阵。

_Rotate("Rotate", Range(0,360)) = 0
float _Rotate;

float rad = _Rotate * UNITY_PI / 100;//将角度转换为弧度
float2x2 m_rotate = float2x2(cos(rad), -sin(rad), sin(rad), cos(rad));//计算旋转矩阵

float2 dir_rotate = mul(m_rotate, reflect_dir.xz);//旋转XZ坐标
reflect_dir = float3(dir_rotate.x, reflect_dir.y, dir_rotate.y);//重新赋值反射方向。

如果想绕X轴旋转可以修改成：

1 2	float2 dir_rotate = mul(m_rotate, reflect_dir.yz);//旋转YZ坐标 reflect_dir = float3(reflect_dir.x, dir_rotate.x, dir_rotate.y);//重新赋值反射方向。

完整Shader

Shader "KerryTA/Code/301CubeMap"
{
    Properties
    {
        //_MainTex ("Texture", 2D) = "white" {}
        _CubeMap ("CubeMap", Cube) = "white" {}
        _Rotate("Rotate", Range(0,360)) = 0
        _NormalMap("NormalMap", 2D) = "bump" {}
        _NormalIntensity("NormalIntensity", Range(0.0, 5.0)) = 0.5
        _AOMap("AOMap", 2D) = "white" {}
        _Tint("Tint", Color) = (1,1,1,1)
        _Expose("Expose", Float) = 1
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
                float3 normal : NORMAL;
                float4 tangent : TANGENT;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
                float3 normal_world : TEXCOORD1;
                float3 pos_world : TEXCOORD2;
                float3 tangent_world : TEXCOORD3;
                float3 binormal_world : TEXCOORD4;
            };

            //sampler2D _MainTex;
            //float4 _MainTex_ST;
            samplerCUBE _CubeMap;
            float4 _CubeMap_HDR;
            sampler2D _NormalMap;
            float4 _NormalMap_ST;
            float _NormalIntensity;
            sampler2D _AOMap;
            float4 _Tint;
            float _Expose;
            float _Rotate;

            float3 RotateYAround(float degree, float3 target)
            {
                float rad = degree * UNITY_PI / 100;
                float2x2 m_rotate = float2x2(cos(rad), -sin(rad), sin(rad), cos(rad));
                float2 dir_rotate = mul(m_rotate, target.xz);//旋转XZ坐标
                target = float3(dir_rotate.x, target.y, dir_rotate.y);//重新赋值反射方向。
                return target;
            }

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.texcoord * _NormalMap_ST.xy + _NormalMap_ST.zw;
                o.normal_world = normalize(mul(float4(v.normal, 0.0), unity_WorldToObject).xyz);
                o.tangent_world = normalize(mul(unity_ObjectToWorld, float4(v.tangent.xyz, 0.0)).xyz);
                o.binormal_world = normalize(cross(o.normal_world, o.tangent_world)) * v.tangent.w;
                o.pos_world = mul(unity_ObjectToWorld, v.vertex).xyz;
                return o;
            }

            half4 frag (v2f i) : SV_Target
            {
                half3 normal_dir = normalize(i.normal_world);
                half3 tangent_dir = normalize(i.tangent_world);
                half3 binormal_dir = normalize(i.binormal_world);
                float3x3 TBN = float3x3(tangent_dir, binormal_dir, normal_dir);
                half3 normaldata = UnpackNormal(tex2D(_NormalMap, i.uv));
                normaldata.xy = normaldata.xy * _NormalIntensity;
                normal_dir = normalize(mul(normaldata, TBN));

                half ao = tex2D(_AOMap, i.uv).r;
                half3 view_dir = normalize(_WorldSpaceCameraPos.xyz - i.pos_world);
                half3 reflect_dir = reflect(-view_dir, normal_dir);//需要将view_dir反向，从摄像机指向顶点。

                reflect_dir = RotateYAround(_Rotate, reflect_dir);

                half4 color_cubemap = texCUBE(_CubeMap, reflect_dir);
                half3 env_color = DecodeHDR(color_cubemap, _CubeMap_HDR);
                half3 final_color = env_color * ao * _Tint.rgb * _Expose;
                return half4(final_color, 1.0);
            }
            ENDCG
        }
    }
}

采样经纬度贴图

Unity还提供了采样经纬度贴图的方法，它将反射向量转换为二维uv坐标（利用到了球面化的计算），来采样经纬度贴图。

_PanoramaMap("PanoramaMap", 2D) = "white" {}//2D格式

sampler2D _PanoramaMap;
float4 _PanoramaMap_HDR;

float3 normalizedCoords = normalize(reflect_dir);
float latitude = acos(normalizedCoords.y);
float longitude = atan2(normalizedCoords.z, normalizedCoords.x);
float2 sphereCoords = float2(longitude, latitude) * float2(0.5/UNITY_PI, 1.0/UNITY_PI);
float2 uv_panorama = float2(0.5,1.0) - sphereCoords;

half4 color_panoramaMap = tex2D(_PanoramaMap, uv_panorama);
half3 env_color = DecodeHDR(color_panoramaMap, _PanoramaMap_HDR);

如果经纬度贴图在物体表面出现接缝的话，可以在贴图的导入设置中关闭Generate Mipmap

反射探针

除了使用自定义的环境贴图，我们还可以使用反射探针生成的反射贴图。

我们在场景中放置一个物体，在这个物体的子对象上挂上Light——Reflecton Probe，并将场景中其他需要被反射的物体设置Static——Reflecton Probe Static。然后我们点击Reflection Probe的Bake按钮。Unity会在当前场景Scene所在的文件夹里生成一个同名文件夹，并在其中放置反射探针烘焙形成的环境贴图。

如果要取得反射探针产生的环境贴图，直接使用Unity内置变量即可，无需再在Property中声明CubeMap贴图。

1
2
3

//Unity提供了unity_SpecCube0和unity_SpecCube1提供混合。
half4 env_color = UNITY_SAMPLE_TEXCUBE(unity_SpecCube0, reflect_dir);
half3 env_hdr_color = DecodeHDR(env_color, unity_SpecCube0_HDR);

默认全局反射探针

如果当前场景的反射探针并没有Bake，我们还可以在Lighting面板中点击Generate Lighting，会自动Bake探针。属于默认的全局反射探针。我们可以通过在Lighting——Scene面板中修改Environment Reflections的参数来修改全局反射探针的属性。

同时注意的是，如果我们把当前场景中的反射探针Bake出来了，会自动替换掉默认的全局反射探针，Unity内置变量会自动重新引用。
