UGUI渲染的顺序，就是在Hierarchy窗口中由上到下的顺序，也就是从后向前渲染，因为前面说过，UI是在透明物体的渲染队列当中渲染的。

合批规则

在合批之前，UGUI按照下面的顺序对UI进行分类排序：

判断深度（Depth）——判断材质ID——判断贴图ID——判断渲染顺序（也就是在Hierarchy窗口中的顺序）

在UGUI当中，每个UI的Depth是自己计算的（NGUI是开发者自己填写）

经过上面的筛选，内部会生成一个排序后的List用于判断合批，如果发现在这个List内前后两个UI的材质ID和贴图ID相同，那么这些UI就进行合批（batch），在一次渲染中全部渲染出来。注意Hierarchy窗口内Canvas下UI的顺序和两个UI是否合批没有直接关系。

Depth生成

UI分类排序的第一步，就是确定每一个UI的Depth。

首先，在同一个Canvas下，被关闭的UI的Depth数值为-1，从前面的UGUI源码中可以知道，Depth为-1的UI组件是不会被渲染的。

然后，在Canvas从上到下，越靠上的一般为背景，如果这个UI的“后面（里摄像机较远的一面）”没有其他需要渲染的UI组件，那么这个UI的Depth设为0。

注意这里的“UI的后面”，是前面的UI的Mesh是否覆盖了后面的UI的Mesh，并不是用UI的Rect来判断的

接着向下，如果当前UI的后面，有其他的多个UI组件，那么分别和后面这些UI组件进行比较：

如果当前UI的材质ID和贴图ID和后面的某一个UI相同，那么当前UI的Depth和后面UI的Depth相同；

如果当前UI的材质ID和贴图ID和后面的某一个UI不同，那么当前UI的Depth是后面UI的Depth + 1。

把这个Depth记录下来，当前UI再比较其他的后面的UI组件，在最后得出的Depth集合中，找出最大的Depth，就是当前UI的Depth。

注意，这里不讨论UI的贴图相同但材质不同，或者材质相同但贴图不同的情况。

例：

合批举例

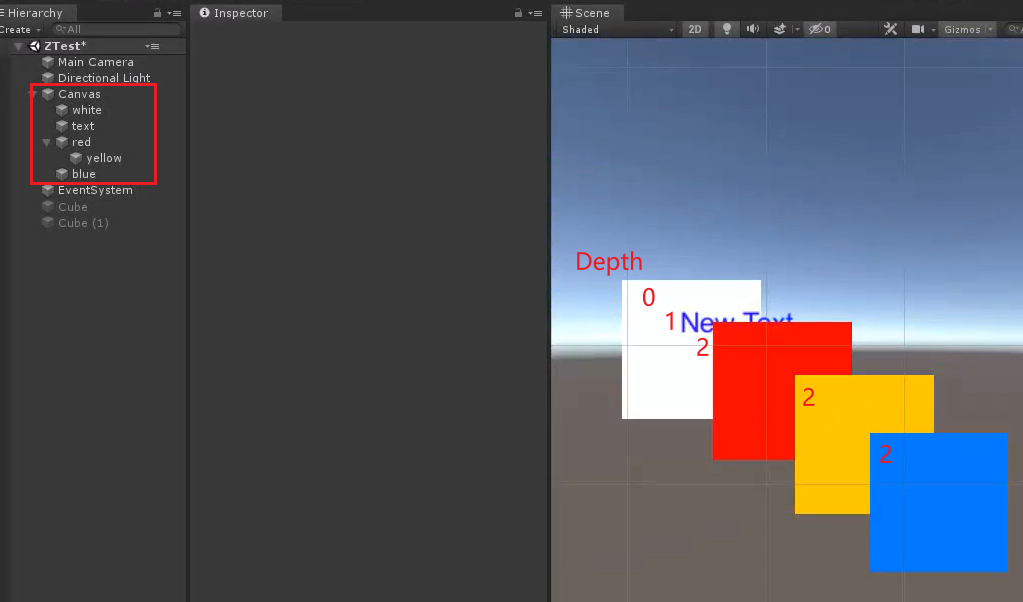

如上图所示，我们观察一下Depth生成的顺序：

  1. 白色图片后面什么也没有，Depth是0
  2. text后面是白色图片，text材质和贴图和白色图片不同，Depth是1
  3. 红色图片后面是text和白色图片，和text相比，材质和贴图不同，Depth是text的Depth加1，也就是2；和白色图片相比，材质和贴图相同，Depth和白色图片相同，也就是0。最后取最大的Depth，那么红色图片的Depth就是2。
  4. 黄色图片后面是红色图片，材质和贴图相同，Depth和红色图片相同，也就是2。
  5. 蓝色图片后面是黄色图片，材质和贴图相同，Depth和黄色图片相同，也就是2。

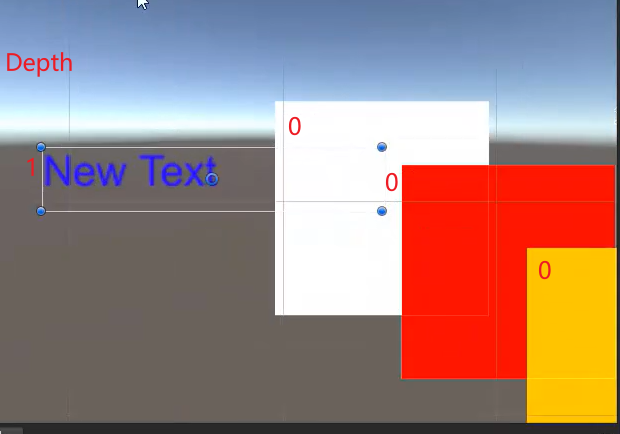

像上面提到的，“UI的后面”，是前面的UI的Mesh是否覆盖了后面的UI的Mesh，并不是用UI的Rect来判断的，如果我们修改了Text的位置，那么Depth就会改变。

修改Text位置

需要注意的是，上面所有的判断Depth的操作，只是一种测试，并不是真正的合批操作。

在确定完了Depth之后，会根据这些信息把UI放在一个List里面，比如在本例中，这个List先把Depth小的UI放进去，即先把白色图片和Text放进去，对于红黄蓝深度相同的UI，先判断这些UI的材质ID或贴图ID（深度相同，贴图和材质可能不同），按照材质和贴图顺序把UI放进List里；如果材质和贴图相同，再按照在Hierarchy窗口的层级顺序将UI放进List当中。

最后会得到一个排好序的List，这个List才是进行最后合批判断的List。

在这个List当中，先剔除深度是-1的UI元素，然后会判断每一个元素之后相邻的元素是否能合批（也是对比材质贴图），然后给这些元素批次号（从0开始），再执行真正的合批操作。

合批的批次号和UI的深度值不是一个概念。

不要被这里举的例子套进去，实际UI渲染中，有些UI即使不相邻，也可能Depth相同，所以有在这个List内再次判断是否能合批的操作。

Frame Debugger

打开Unity的Frame Debugger，在Editor模式下Enable，可以看到合批后的UGUI是如何被一层层渲染的。

Profiler

打开Unity的Profiler，打开Editor模式，然后找到UI Detail，能看到打断各个合批的原因，各个批次里有多少个GameObject以及各个批次中每个GameObject的名字。

合批特殊的例子

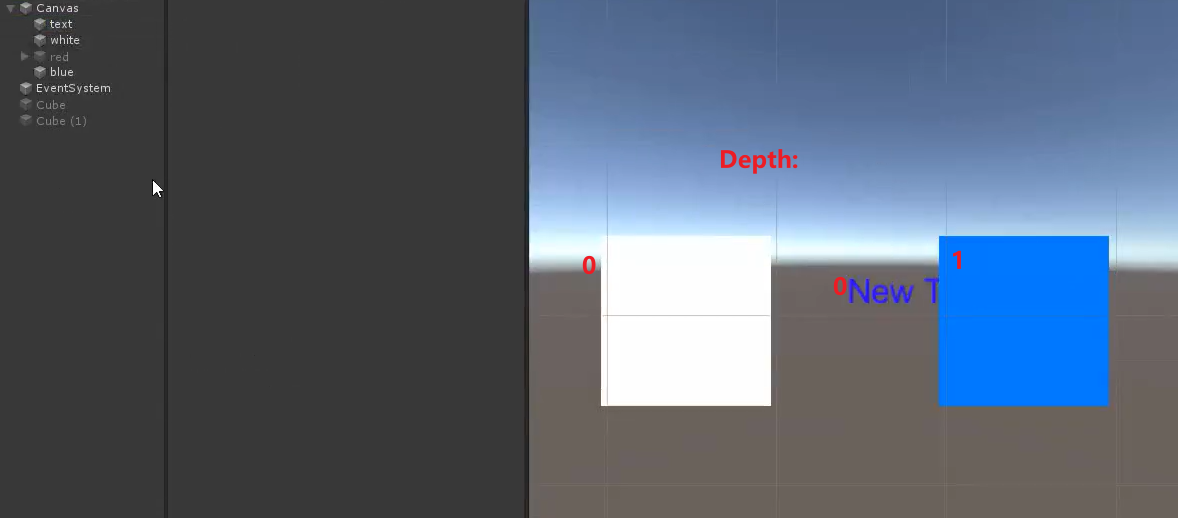

下面的排列中，UI图片的排序是有问题的：

特殊合批

可以看到图中的text和白色图片后面都没有东西，此时打开Frame Debugger或Profiler都会发现此时的渲染批次是3。深度如上图标记所示，Unity先渲染了白色图片，然后是text，最后是蓝色图片。但是看我们Hierarchy下，text明明在最上方，它却并不在最终合批List的开头。

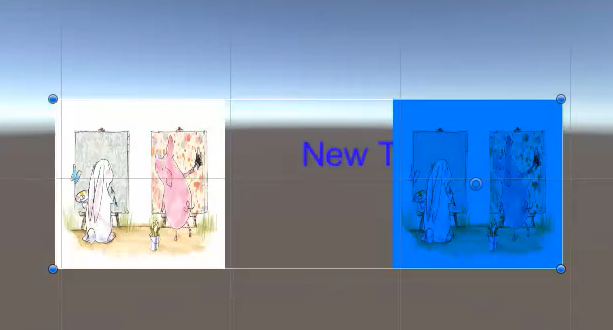

我们希望白色图片和蓝色图片能够合批，让Unity先渲染text。方法也很简单，把蓝色图片和白色图片赋予相同的Texture。

成功合批

注意此时，三张图片的Depth没有改变，只是在最终的List当中，由于白色图片指定了特定的Texture，text成功放在最终合批List的开头了。

总结

两个UI能不能合批，完全取决于最终的合批List中紧挨着的两项UI元素能不能合批，和UI的Depth以及在Hierarchy窗口的层级关系没有直接联系。
