Mask基本知识

Mask的原理是模板缓存。

Mask必须依赖一个Image组件。

一个单独的Mask（没有任何用来遮罩的子物体），也会产生2个drawcall。

用作Mask的Image，是无法与相邻的同材质的Image进行合批的，Mask会打断合批（因为Mask会使用特殊的材质）。同样地，Mask的子Image只能在Mask内部进行合批，和外部的Image无法合批。两个Mask使用的图片贴图ID相同的话，也能够合批。

Mask源码

Mask自己本身产生两次drawcall的原因：

  1. Mask在最开始设置模板缓存时，会产生一次drawcalll。
  2. 在Mask遍历完所有子物体执行完逻辑后，会还原一下模板缓存，这会产生第二次drawcall。

在Mask源码的GetModifiedMaterial方法内，写明了模板缓存的逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
/// Stencil calculation time!
public virtual Material GetModifiedMaterial(Material baseMaterial)
{
    if (!MaskEnabled())
        return baseMaterial;

    var rootSortCanvas = MaskUtilities.FindRootSortOverrideCanvas(transform);
    var stencilDepth = MaskUtilities.GetStencilDepth(transform, rootSortCanvas);
    if (stencilDepth >= 8)
    {
        Debug.LogWarning("Attempting to use a stencil mask with depth > 8", gameObject);
        return baseMaterial;
    }

    int desiredStencilBit = 1 << stencilDepth;

    // if we are at the first level...
    // we want to destroy what is there
    if (desiredStencilBit == 1)
    {
        var maskMaterial = StencilMaterial.Add(baseMaterial, 1, StencilOp.Replace, CompareFunction.Always, m_ShowMaskGraphic ? ColorWriteMask.All : 0);//核心方法，为了开始模板缓存，需要给Mask一个特殊的材质，这里就增加了一次drawcall，这也是Mask打断合批的原因
        StencilMaterial.Remove(m_MaskMaterial);
        m_MaskMaterial = maskMaterial;

        var unmaskMaterial = StencilMaterial.Add(baseMaterial, 1, StencilOp.Zero, CompareFunction.Always, 0);
        StencilMaterial.Remove(m_UnmaskMaterial);
        m_UnmaskMaterial = unmaskMaterial;
        graphic.canvasRenderer.popMaterialCount = 1;
        graphic.canvasRenderer.SetPopMaterial(m_UnmaskMaterial, 0);

        return m_MaskMaterial;
    }

    //otherwise we need to be a bit smarter and set some read / write masks
    var maskMaterial2 = StencilMaterial.Add(baseMaterial, desiredStencilBit | (desiredStencilBit - 1), StencilOp.Replace, CompareFunction.Equal, m_ShowMaskGraphic ? ColorWriteMask.All : 0, desiredStencilBit - 1, desiredStencilBit | (desiredStencilBit - 1));
    StencilMaterial.Remove(m_MaskMaterial);
    m_MaskMaterial = maskMaterial2;

    graphic.canvasRenderer.hasPopInstruction = true;
    var unmaskMaterial2 = StencilMaterial.Add(baseMaterial, desiredStencilBit - 1, StencilOp.Replace, CompareFunction.Equal, 0, desiredStencilBit - 1, desiredStencilBit | (desiredStencilBit - 1));
    StencilMaterial.Remove(m_UnmaskMaterial);
    m_UnmaskMaterial = unmaskMaterial2;
    graphic.canvasRenderer.popMaterialCount = 1;
    graphic.canvasRenderer.SetPopMaterial(m_UnmaskMaterial, 0);

    return m_MaskMaterial;
}

模板缓存的简单解释

模板缓存是在渲染流水线最后逐片元操作部分发挥作用的，是透明渲染队列中确认一个片元是否需要被渲染的首要操作，它的作用就是将片元的显示范围限制在一定的区域内。

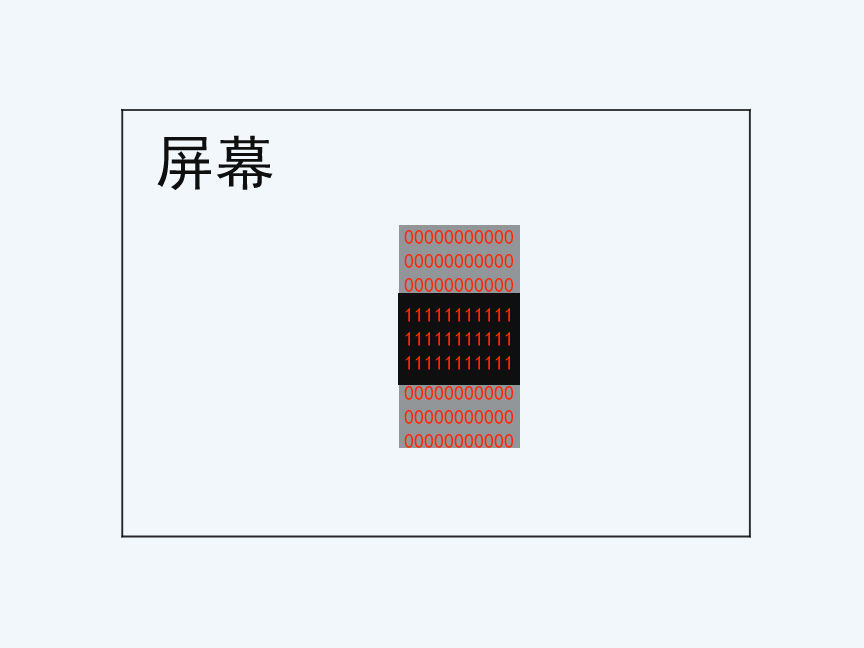

模板测试

图中数字1表示能显示的区域，数字0表示被舍弃的片元。整个数字表称为模板缓存。这套缓存是可以开发人员自己配置。

Mask第一次drawcall就是产生这些模板缓存的值。

将Mask下的UI元素按照模板值进行渲染后，模板缓存的值还要进行还原来准备下一次绘制，这就产生了第二次drawcall

Mask注意要点

Mask下的UI元素完全在Mask之外，也就是说Mask下有些UI元素无法在屏幕中绘制出来了，也依然会占用drawcall（当然把这些无法绘制的UI元素关闭的话就不占用了）。

Mask内部的子UI元素之间是可以合批的。

同级的Mask之间只要使用相同的遮罩贴图，也是能够合批的。而只要两个Mask能够合批，这两个Mask的子物体就相当于在同一个Mask下，是能够相互合批的。

需要注意的是，Mask下的UI组件即使有些部分不显示了，但是不显示的部分也是参与深度测试的，如果这些看不见的部分和其他的UI发生了重叠，也是会影响合批的。

RectMask2D

RectMask2D比Mask更节省性能，这是因为RectMask2D本身并不占用Drawcall。但这也是相对的，RectMask组件自身并不能合批，所以不适合大量使用。

原理

下面是RectMask2D源码中的主逻辑PerformClipping方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
public virtual void PerformClipping()
{
    if (ReferenceEquals(Canvas, null))
    {
        return;
    }

    //TODO See if an IsActive() test would work well here or whether it might cause unexpected side effects (re case 776771)

    // if the parents are changed
    // or something similar we
    // do a recalculate here
    if (m_ShouldRecalculateClipRects)
    {
        MaskUtilities.GetRectMasksForClip(this, m_Clippers);//通过这里获取Rect
        m_ShouldRecalculateClipRects = false;
    }

    // get the compound rects from
    // the clippers that are valid
    bool validRect = true;
    Rect clipRect = Clipping.FindCullAndClipWorldRect(m_Clippers, out validRect);//计算出需要剪切的区域

    // If the mask is in ScreenSpaceOverlay/Camera render mode, its content is only rendered when its rect
    // overlaps that of the root canvas.
    RenderMode renderMode = Canvas.rootCanvas.renderMode;
    bool maskIsCulled =
        (renderMode == RenderMode.ScreenSpaceCamera || renderMode == RenderMode.ScreenSpaceOverlay) &&
        !clipRect.Overlaps(rootCanvasRect, true);

    if (maskIsCulled)
    {
        // Children are only displayed when inside the mask. If the mask is culled, then the children
        // inside the mask are also culled. In that situation, we pass an invalid rect to allow callees
        // to avoid some processing.
        clipRect = Rect.zero;
        validRect = false;
    }

    if (clipRect != m_LastClipRectCanvasSpace)
    {
        foreach (IClippable clipTarget in m_ClipTargets)
        {
            clipTarget.SetClipRect(clipRect, validRect);//被剪切的目标自己执行SetClipRect方法
        }

        foreach (MaskableGraphic maskableTarget in m_MaskableTargets)
        {
            maskableTarget.SetClipRect(clipRect, validRect);
            maskableTarget.Cull(clipRect, validRect);
        }
    }
    else if (m_ForceClip)
    {
        foreach (IClippable clipTarget in m_ClipTargets)
        {
            clipTarget.SetClipRect(clipRect, validRect);
        }

        foreach (MaskableGraphic maskableTarget in m_MaskableTargets)
        {
            maskableTarget.SetClipRect(clipRect, validRect);

            if (maskableTarget.canvasRenderer.hasMoved)
                maskableTarget.Cull(clipRect, validRect);
        }
    }
    else
    {
        foreach (MaskableGraphic maskableTarget in m_MaskableTargets)
        {
            //Case 1170399 - hasMoved is not a valid check when animating on pivot of the object
            maskableTarget.Cull(clipRect, validRect);
        }
    }

    m_LastClipRectCanvasSpace = clipRect;
    m_ForceClip = false;

    UpdateClipSoftness();
}

具体的剪切执行逻辑在CanvasRenderer里面，这涉及内部C++执行逻辑，这是为了更好性能。

简而言之，RectMask2D的原理就是给自己的子UI元素传一个区域，让子UI元素根据这个区域自己进行绘制。而且子UI元素被排除掉的部分连顶点也不绘制了。如果RectMask2D的子UI元素全部都在Mask区域外部，那么整个UI都不会占用drawcall了。

注意要点

RectMask和Mask一样，会打断合批。但是同一个ReckMask2D内部的子UI元素可以进行合批。

同级的RectMask2D之间无法合批，同理同级的RectMask2D之间的子UI元素也无法合批。但是同级的RectMask2D组件下都带一个Iamge组件时只要使用相同的贴图可以合批。

在实际使用Mask过程中，需要根据需要选择使用Mask还是RectMask2D
